101D-****_%番のミリングバーを掴んだまま離せません <DWX-52D>
エラー番号 | メッセージ | 状況/エラーの原因 | 対処 |
101D-**** |
%番のミリングバーを掴んだまま離せません。 (%は、「1~15」のいずれか)
|
ミリングバーの返却に失敗しました。コレット内部やATCマガジンが汚れている可能性があります。 |

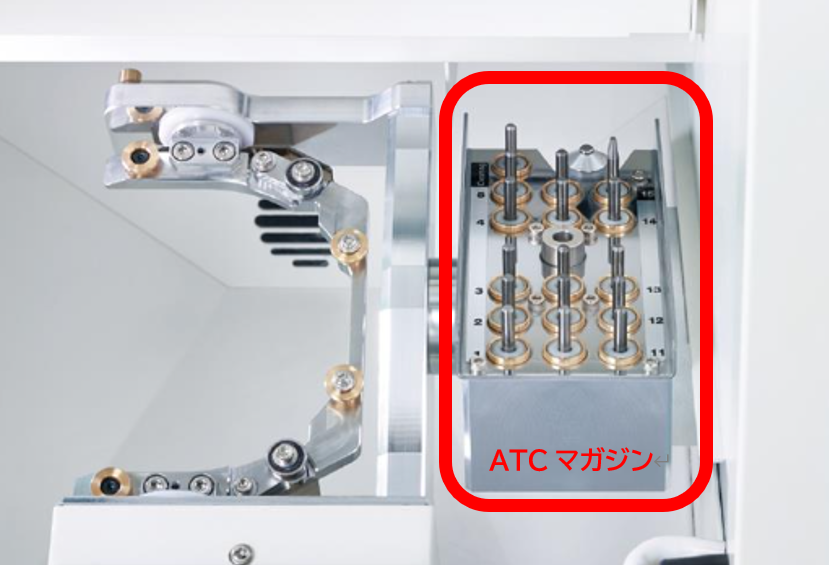

1.ビルトインパネルの操作ボタンを長押しください。エラーを解除します。 2.VPanelの「コレット開」を実行するとコレットが開きます。ミリングバーを取り外してください。 3.ATCマガジンを清掃してください。 4.コレットの増し締めをしてください。 上記を行っても再発する場合は、コレットが変形している可能性があります。その場合はコレットを交換してください。 |
コレットとミリングバーが固着して離れなくなりました。コレット内部が汚れている可能性があります。 |
ミリングバーを把持したままの場合は、まず材料を外してVPanelの_設定→メンテナンス→コレット開をクリックし動作が終わったら手でミリングバーを取り外してください。
想定される原因

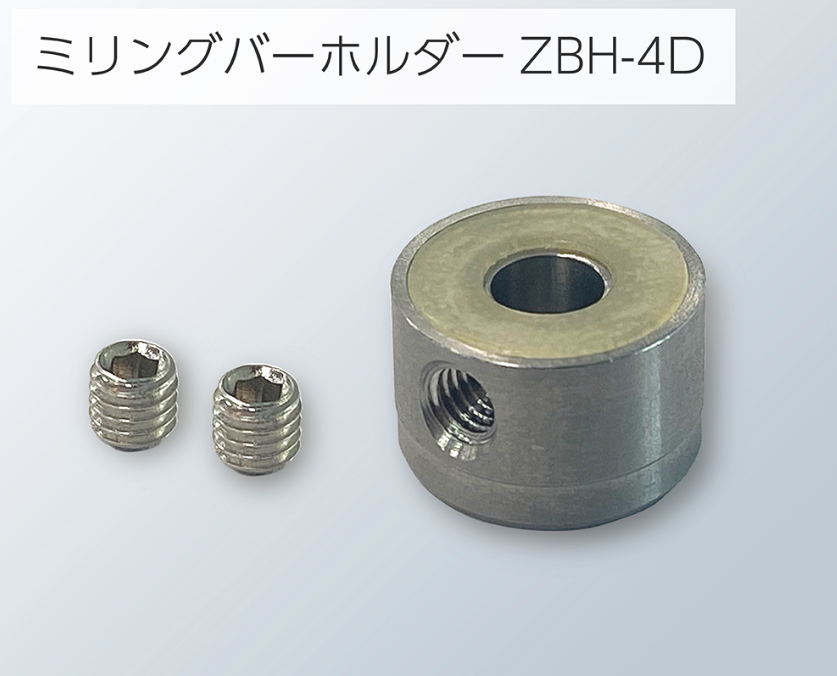

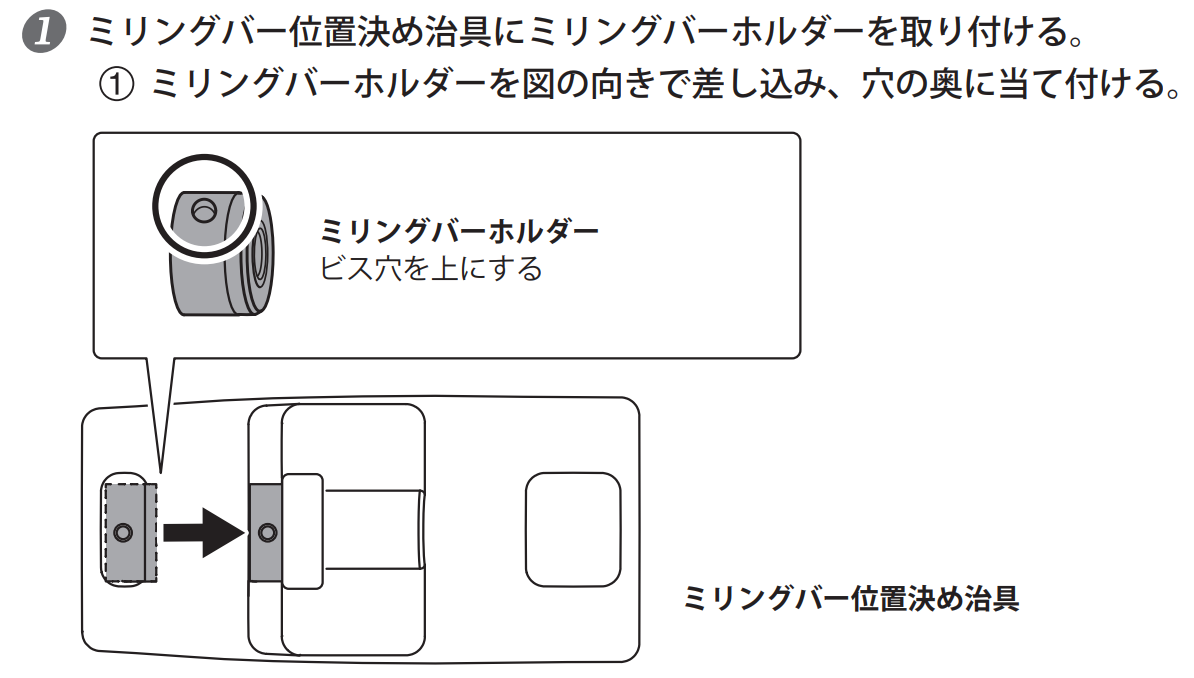

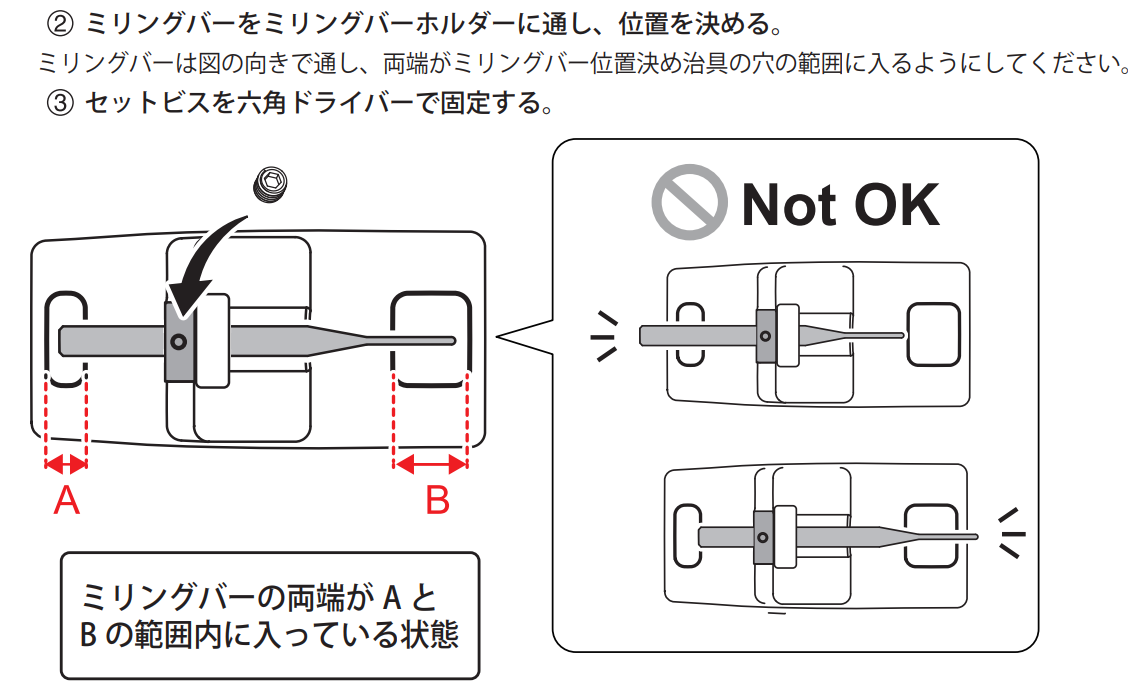

ミリングバーホルダーの上下が逆になっていないか
ミリングバーホルダーは磁力がないと返却できません。
ツールホルダーは2種類あります。機種に合うものをご使用ください。 DWX-4・DWX-51D・DWX-52シリーズ(スピンドルZS-4D搭載機)➡ZBH-4D対応機種 DWX‐52シリーズ(スピンドルZS-52D搭載機)・DWX-53DC➡ZBH-52D対応機種 |
ミリングバーをチャックする(掴む)部品、コレットの中に加工くずが固着している
コレットを外し内部の清掃する。
⇩ZS-4D参考動画
自動補正を行ってください。
ツールストッカーとミリングバーの位置関係がズレていて、ミリングバーが離せない時は自動補正のみで改善する可能性があります。(ミリングバーがツールストッカーに入る時にゴリゴリ音がします)
参考:自動補正を行っても精度が回復しない <DWX-52D>
⇩スピンドル ZS-4D 参考動画
材料、スピンドルやミリングバーホルダーの取り付け不備
スピンドルベルトが張っているか、ガタツキなく、きちんとネジは止まっているかご確認ください。
コレットの変形、ヒビ、欠け
コレットの交換をしてください。(コレットは消耗品です)
※コレットはミリングバーと同じように販売店にご注文ください。
※スピンドル交換いただくとコレットも付属しております。
そのほか、エンジニアによる部品交換が必要な場合もあります。
エラーが再発する場合はコールセンターへご連絡ください。
