ミリングバーホルダーの取り付け方法

ミリングバーホルダー（ツールホルダー）の付け方をご案内します。

適切な長さのツール（長さ 40-55 mm）をセットしてください。

ツール位置決め治具に当てはめた時に穴から出ない長さのツールが40～55㎜です。

使用する部品

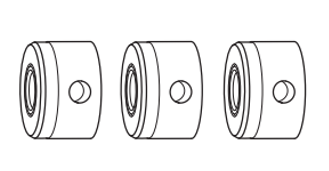

・ミリングバーホルダー(ツールホルダー)

・ツール位置決め治具

・セットビス（小）

・六角ドライバー（小）

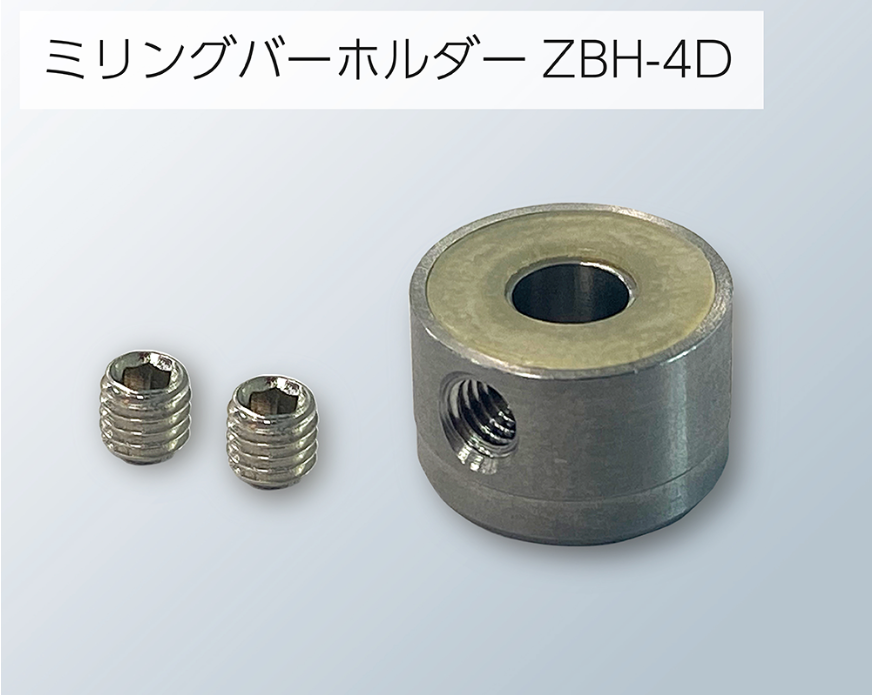

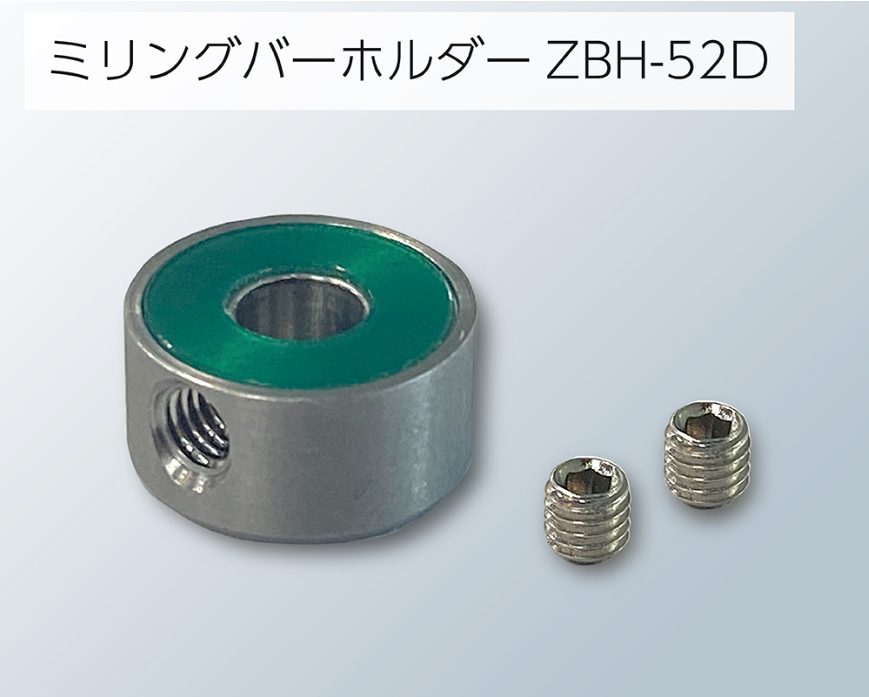

ツールホルダーは２種類ございます。機種に合うものをご使用ください。 DWX-4・DWX-51D・DWX-52シリーズ（スピンドルZS-4D搭載機）➡ZBH-4D対応機種 DWX‐52シリーズ（スピンドルZS-52D搭載機）・DWX-53DC➡ZBH-52D対応機種

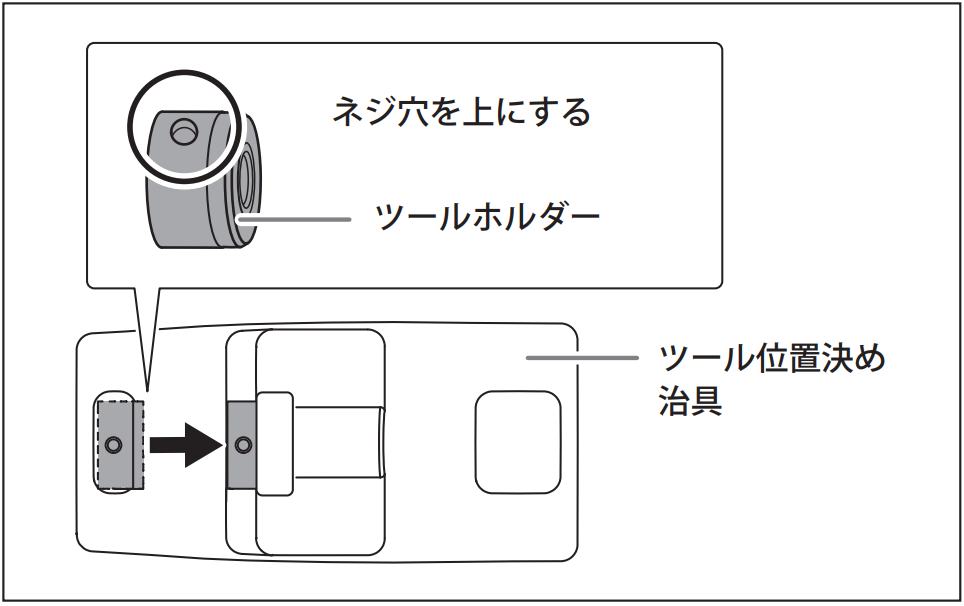

①ツール位置決め治具にミリングバーホルダー(ツールホルダー)を置く。

図の向きで穴の奥に当てつけてください。

（上下逆にならないように気を付けて、マグネットが下になるように取り付けてください）

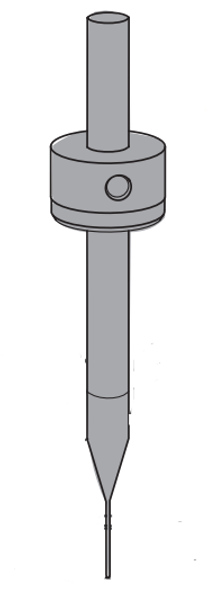

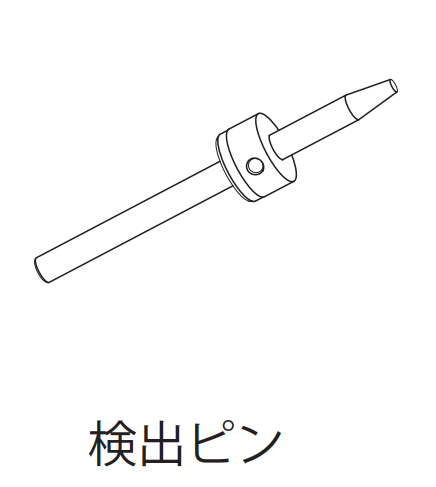

②ツールをミリングバーホルダー(ツールホルダー)に通し、位置を決める。

ツールは図の向きで通し、両端がツール位置決め治具の穴の範囲に入るようにしてください。

③セットビスで固定する

④完成です
