加工機を操作する画面/ソフトを「VPanel/ブイパネル」といいます。

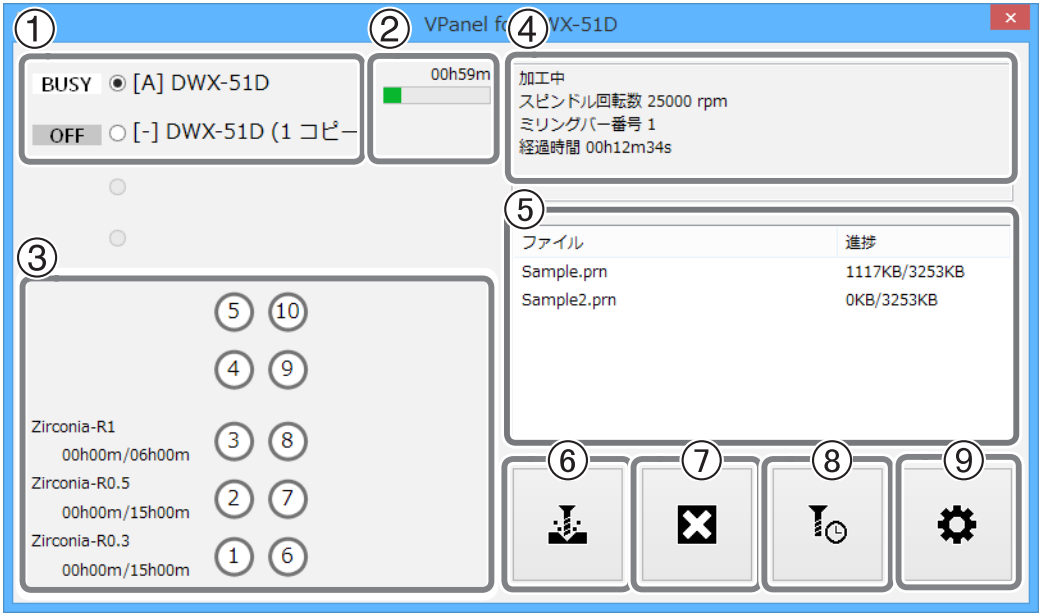

メイン画面
メイン画面では、接続している加工機のステータスや加工データの出力リストなどを表示します。加工データの出力も、この画面から行います。
No. | 表示 | 説明 | |
① | 機体の稼働状況 | 加工データを受信できる状態 | |
加工機の電源がオフの状態 | |||
動作中 | |||
エラー発生 | |||
一時停止中 | |||
フロントカバーが開いている状態 | |||
加工が完了している状態(フロントカバーの開閉で READY になります) | |||
接続機体名称 |
接続している機体の ID と名称を表示します。電源がオフの機体の ID は [-] で表示されます。 |
||
② | 残り時間グラフ | 加工予想時間と、進捗を示すプログレスバーが表示されます。 | |
③ | ミリングバー使用時間 |
「 ミリングバー管理 」 で選択したミリングバー名と、現在の使用時間、交換時期を表示します。 |
|
④ | 加工機のステータス |
稼働状況、スピンドル回転数、加工時間などが表示されます。接続している機体の機体名称の左のラジオボタンがオンになっている機体が表示対象です。 |
|
⑤ | 出力リスト | 加工中、加工待機中のデータや加工の進捗状況が表示されます。 | |
⑥ | ファイル出力 | 加工データの出力をします。 | |
⑦ | キャンセル | 加工データの出力などをキャンセルします。 | |
⑧ | ミリングバー管理 |
ミリングバーの登録や選択に使用します。 |
|
⑨ | 設定 | 設定画面を表示します。 |

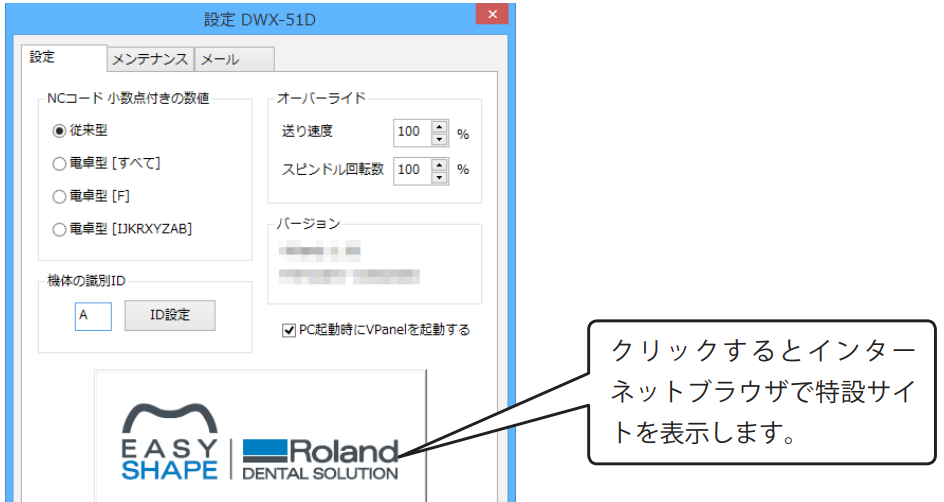

" 設定 " タブ
このタブでは VPanel の自動起動や、NC コードに関する設定をします。複数台接続している場合は、メイン画面で選択している機体が設定の対象です。
表示 | 説明 |
NC コード小数点 付きの数値 |
NC コードでの数値の解釈方法を選択します。 「従来型」は、小数点があるときはミリメートル ( またはインチ ) に、無いときは 1/1000 ミリメートル ( または 1/10000 インチ ) に解釈します。 「電卓型」は、小数点の有無にかかわらず常にミリメートル(またはインチ)に解釈します。「電卓型」のときは、その適用範囲を選びます。お使いの CAM および NC コードに合わせて選択してください。 初期設定:従来型 |
機体の識別 ID |
1 台のコンピューターに複数台の機体を接続するとき、機体別に ID を設定する必要があります。 |
PC 起 動 時 に VPanel を起動する |
チェックを入れると Windows の起動時に VPanel が自動的に起動し、タスクトレイに表示されます。 初期設定:チェック有り |
バージョン | VPanel:VPanel のバージョン Firmware:接続している機体のファームウェアのバージョン 複数台接続している場合は、メイン画面で選択している機体の情報を表示します。 |
オーバーライド |
加工中の「送り速度」と「スピンドル回転数」を調整できます。加工の状態を見ながらその場で送り速度などを変更したいときに便利です。オーバーライドは、パーセントで指定します。 参考:オーバーライド 送り速度 スピンドル回転数 |
" メンテナンス " タブ
このタブでは、加工機の自動補正やシステムレポートなど、メンテナンスに関する操作を行います。複数台接続している場合は、メイン画面で選択している機体が操作の対象です。
表示 | 説明 |
補正 |
ATC マガジンや回転軸の位置を正しく設定し直します。通常は「自動補正」を使用します。 |
清掃ツール | 清掃時に使用します。ボタンを押すと、清掃ツールダイアログが開きます。 |
ATC |
ATC に関する動作のテストやメンテナンスを行います。「非常時リリース」ボタンは 参考:コレットへグリースを塗布 |
スピンドル |
スピンドルを長期的に管理するための機能です。「回転時間」はスピンドルの回転時 |
レポート | システムレポート(ファームウェアバージョン、総稼働時間など)や、エラーログを 表示します。 「ファイルの保存」ボタンを押すと機体のログ情報などをまとめてファイルに保存し ます。 |
