コレット増し締め <DWX-51D＞

コレット増し締めが有効な可能性がある不具合

・ミリングバーを掴んだまま離せません・ミリングバーがずれて下がっています・スピンドルに許容範囲を超える電流が流れました・仕上がりが悪い・サポートピンが折れる　など

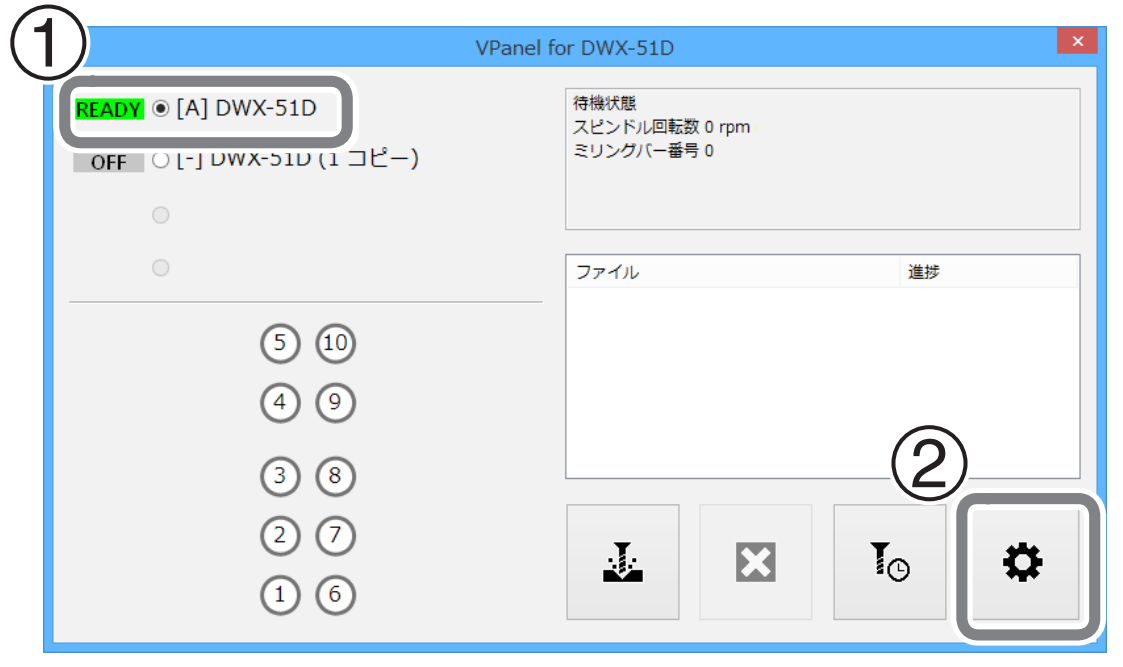

①VPanel のメイン画面でコレットの増し締めをする機体を選択する。
②操作する機体名称の左にあるラジオボタンをクリックしてください。
をクリックする。

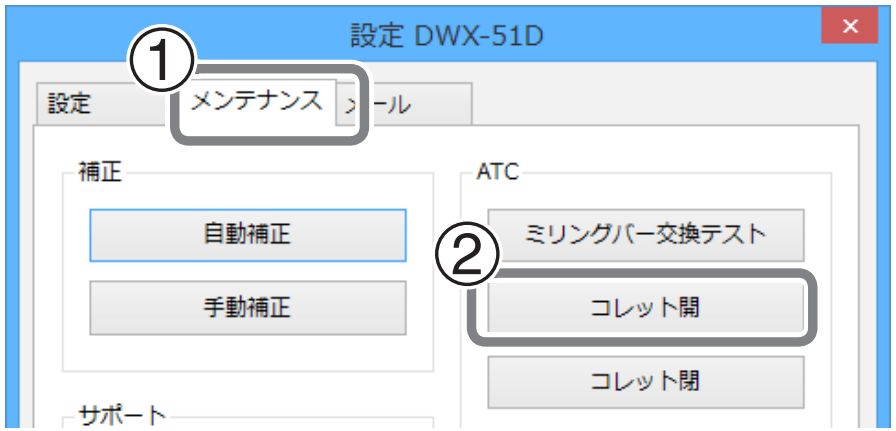

①[ メンテナンス ] タブをクリックする。
②「コレット開」をクリックする。

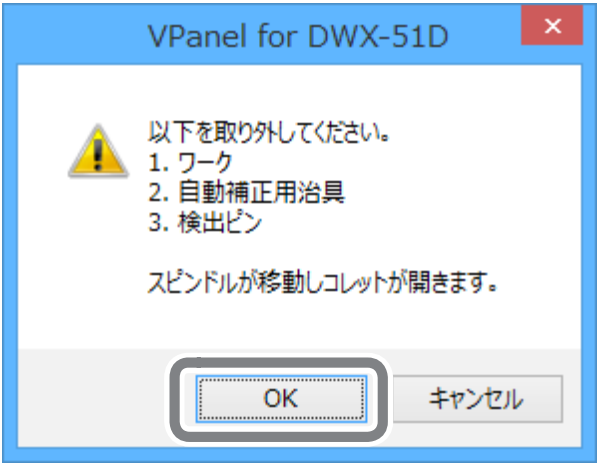

「 OK 」をクリックする。
スピンドルユニットが移動してコレットが開きます。

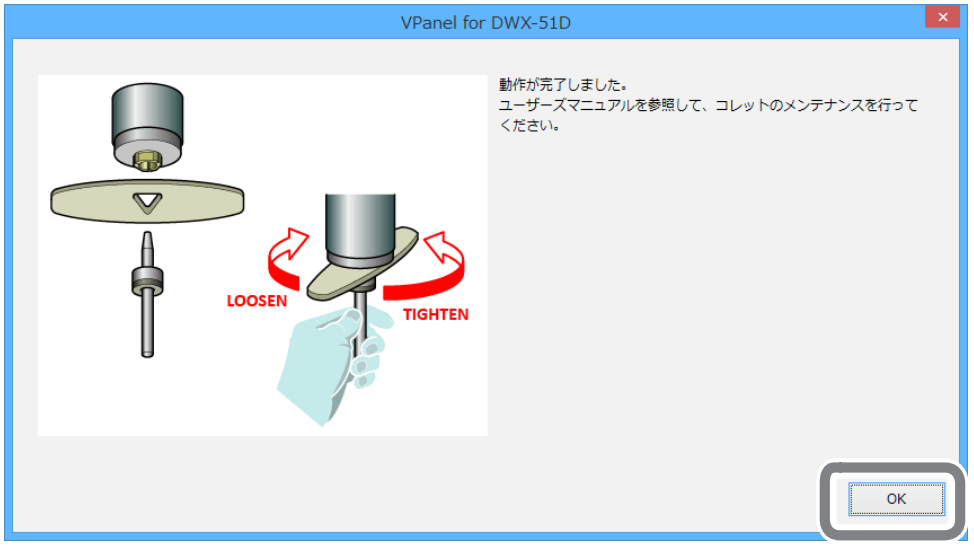

図の画面が表示されます。
［OK］をクリックする。

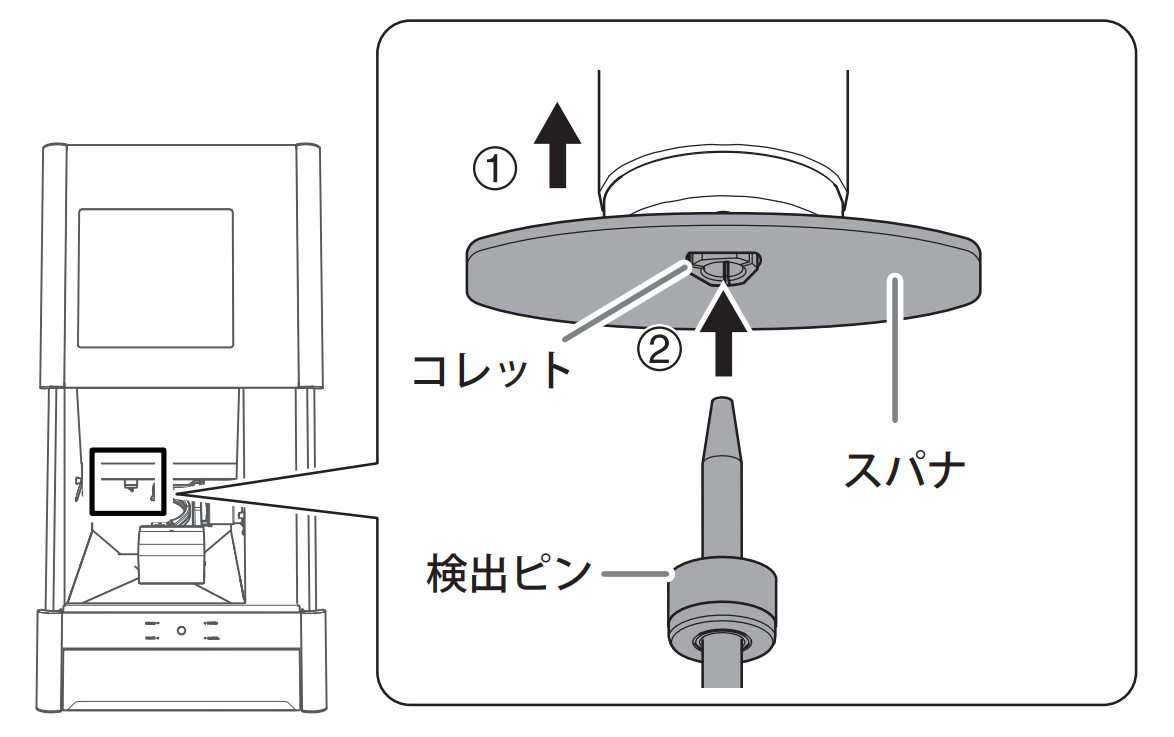

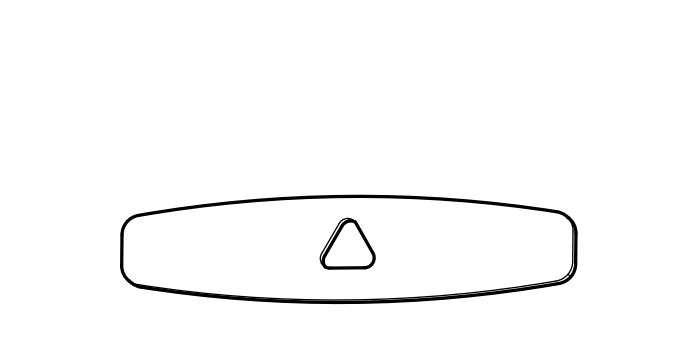

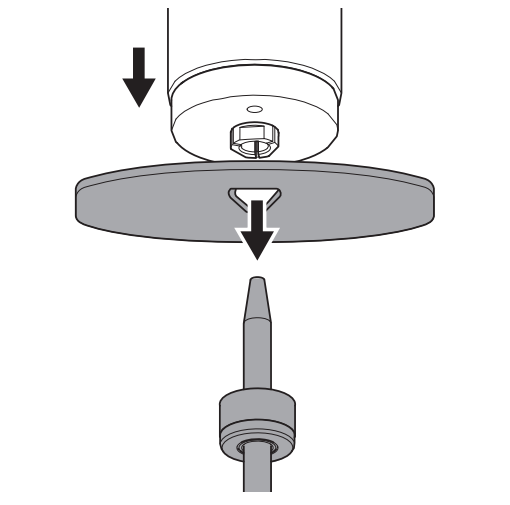

①コレットにスパナを合わせる。

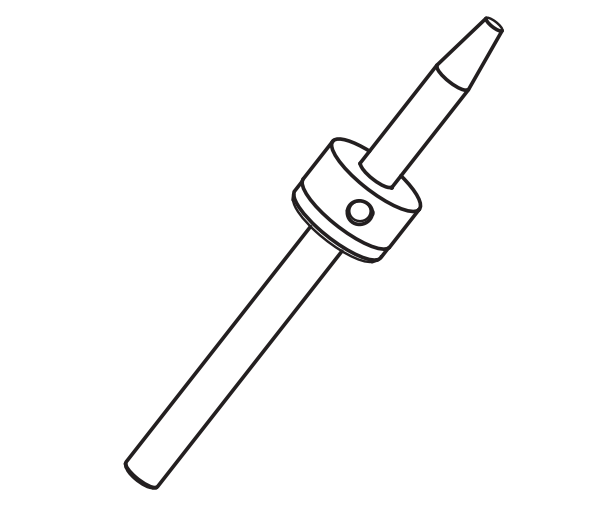

②検出ピンをコレットに差し込む。
検出ピンが入らない場合は、メンテンスの「コレット開」の操作をもう一度行ってみてください。

ご注意

付属のスパナを使い、検出ピンを差し込んだ状態で行ってください。検出ピンを差し込まないと、コレットが変形して加工精度が悪くなることがあります。

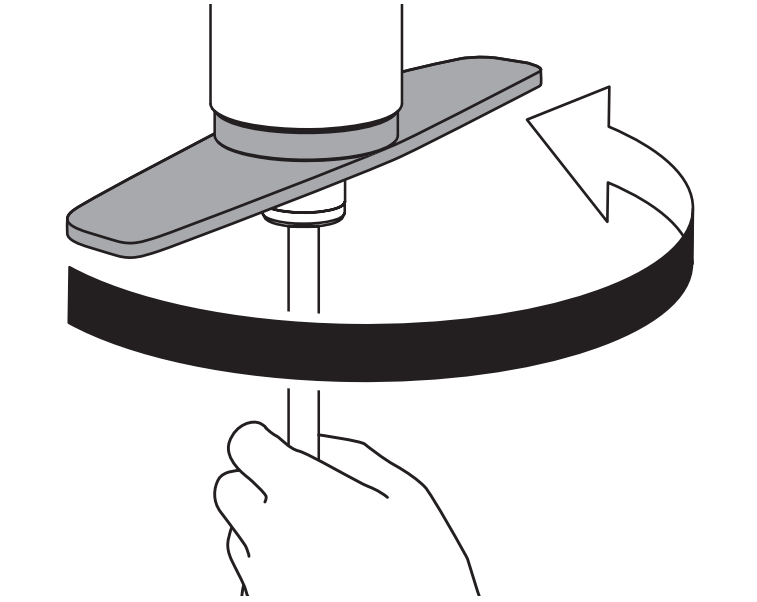

検出ピンを手で支えながら、スパナでコレットを締める。

検出ピンとスパナを取り外し、フロントカバーを閉める。

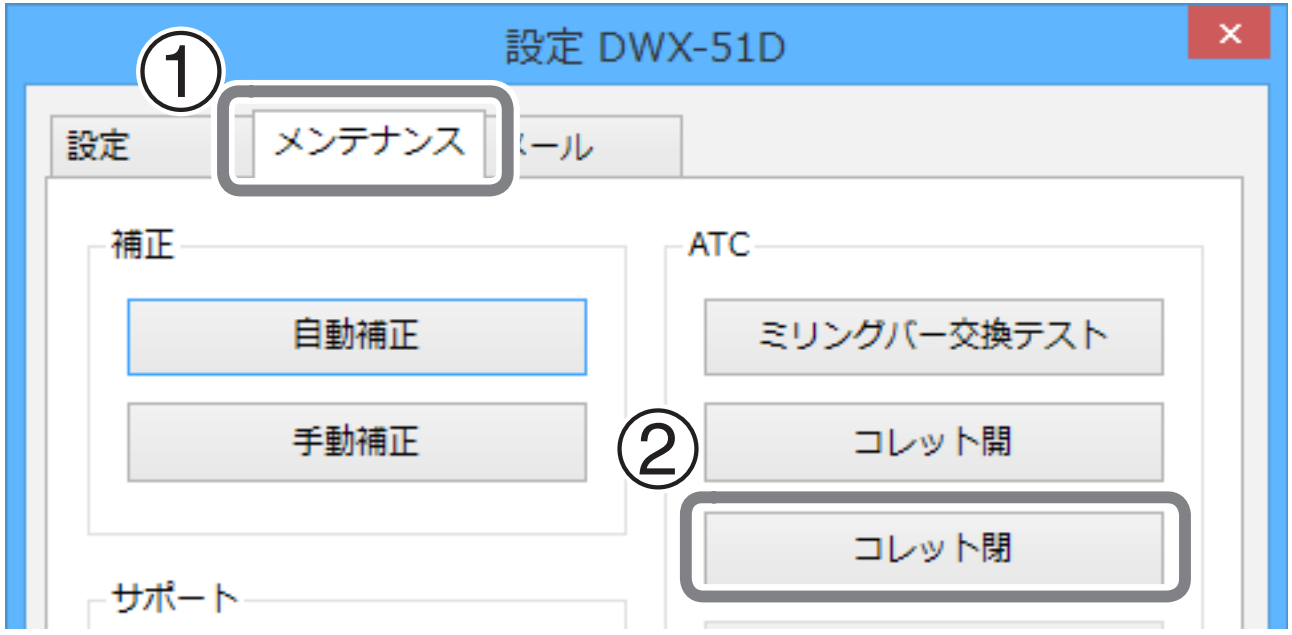

①[ メンテナンス ] タブをクリックする。
②「コレット閉」をクリックする。

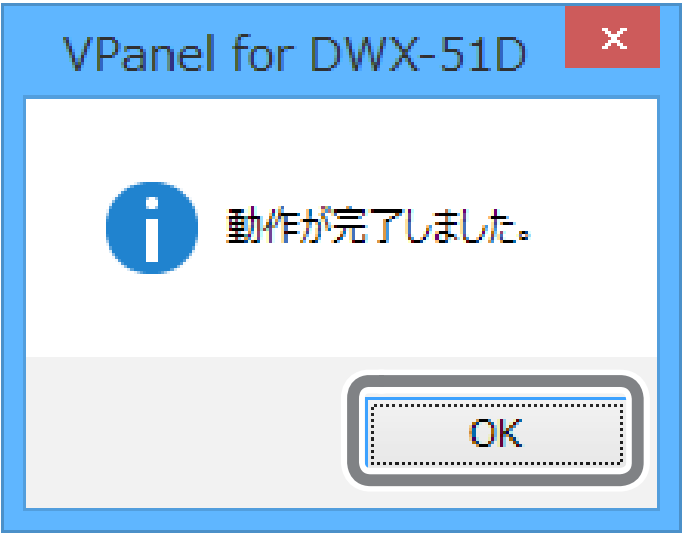

スピンドルユニットが移動して、「動作が完了しました」と表示されれば終了です。

図の画面が表示されます。
［OK］をクリックする。
