VPanelのミリングバー設定方法 <DWX-51D>

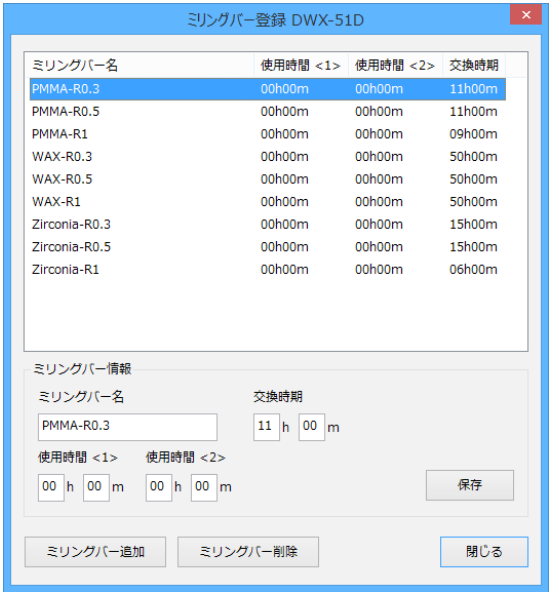

" ミリングバー登録 " ダイアログ
ミリングバーの使用時間や交換時期を変更したい場合、登録情報を変更できます。複数台接続している場合は、メイン画面で選択している機体のミリングバーが対象です。
表示 | 説明 |
ミリングバーのリスト | 登録したミリングバーの名前、使用時間、交換時期が表示されます。Intelligent ToolControl(” ストッカー設定” ダイアログで設定する機能)を使用している場合、使用時間< 2 >は 2 本目として設定したミリングバーの使用時間が表示されます。 |
ミリングバー情報 | リストで選択しているミリングバーの名前、使用時間、交換時期を編集できます。「保存」をクリックすると、編集結果が上書き保存されます。 交換時期はミリングバーやワークの種類、または加工条件によって変化しますので、必要に応じて交換時期の値を調整してください。 |
ミリングバー追加 | 新しいミリングバーを追加登録します。ミリングバーは 20 本まで登録できます。 |
ミリングバー削除 | リストで選択しているミリングバーを削除します。 |

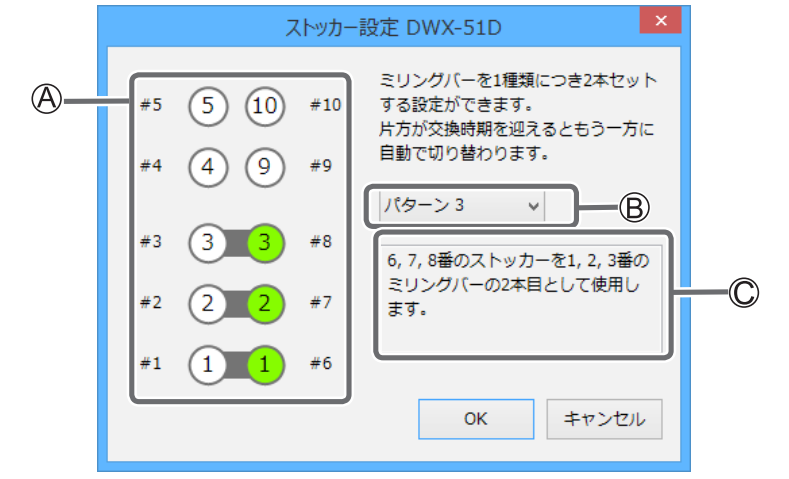

" ストッカー設定 " ダイアログ
このダイアログでは、ストッカー 2 つを一組にして、1 種類のミリングバー 2 本を交互に使うように設定できます。片方が交換時期を迎えるともう一方に自動的に切り替わるため、加工品質を維持しながら長時間加工を継続できます。この機能を Intelligent Tool Control と呼びます。
記号 | 説明 |
ストッカーの組み合わせを表示します。この画面は、 でパターン 3 を選択した状態です。ストッカー番号 1 番と 6 番、2 番と 7 番、3 番と 8 番の組み合わせで Intelligent Tool Control を使用しています。 | |
ストッカーの組み合わせパターンを選択します。 |
|
Ⓑで選択した「ストッカーの組み合わせパターン」の内容が表示されます。 |
