手動補正 <DWX-4>

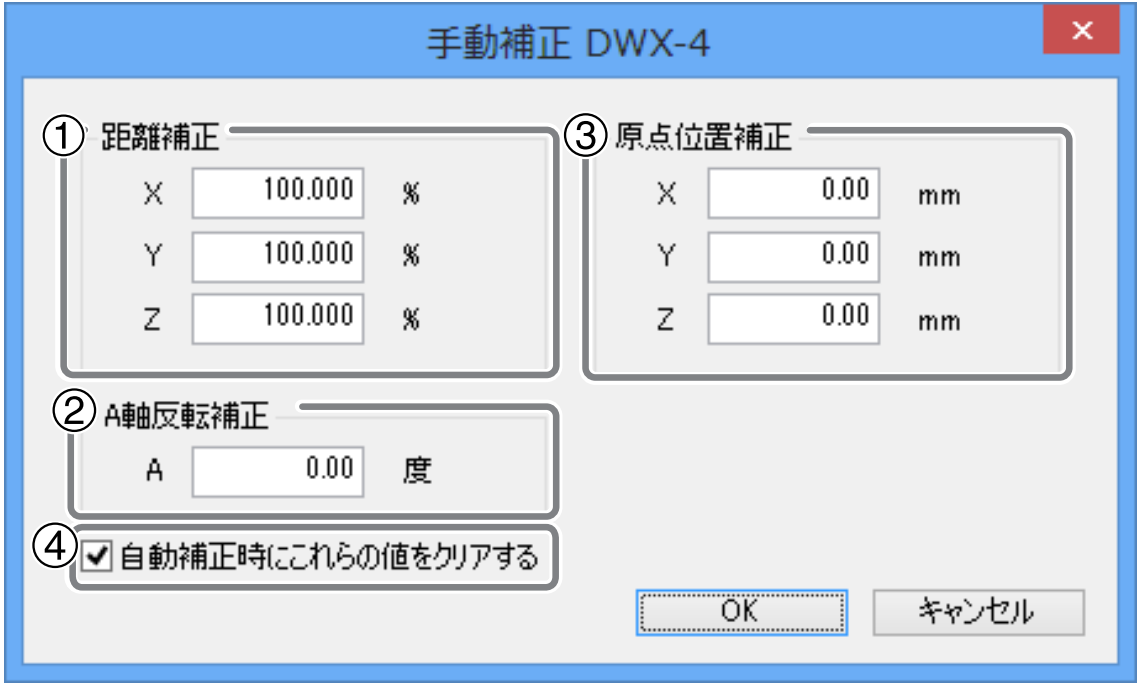

" 手動補正 " ダイアログ
このダイアログでは、加工機の補正を手動で行うことができます。精度を厳密に追い込みたい場合に実施してください。複数台接続している場合は、メイン画面で選択している機体が補正対象になります。
※ この補正を実施する前に自動補正を実施してください。
①距離補正
X、Y、Z 各方向の移動距離を補正します。出荷時の移動距離を 100.000％として、補正値を設定してください。
初期設定：100.000％
②A 軸反転補正
A 軸を 180 度回転したときの、角度補正をします。出荷時の設定を 0.00 度として、補正値を設定してください。
初期設定：0.00 度
③原点位置補正
X、Y、Z 各軸の原点位置を補正します。出荷時の設定を 0.00 mm として、補正値を設定してください。
初期設定：0.00 ｍｍ
④自動補正時にこれらの値をクリアする
チェックすると、自動補正を行う際に の値を初期化します。
初期設定：チェック有
