加工データファイルの操作について<DWX-52D>
▶加工データを送信して加工を開始する方法
※ 加工データの出力には、市販 CAM ソフトウェアもご使用いただけます。ご使用いただける CAM ソフトウェアについては、本機をお買い上げの販売店または当社サイト (https://www.dgshape.com/) までお問い合わせください。
▶本機はCAMデータを送信すると、加工する材料に合わせて空気圧力の強弱を自動で切り替えます。 ▶必ず集塵機を動作させてください。加工くずやワーク(材料)は発火します、人体に害があります。 ▶加工くずを掃除機で吸い取らない。一般の掃除機で細かい粉を吸うと、発火や爆発の恐れがあります。 |
①加工データの設定を確認する

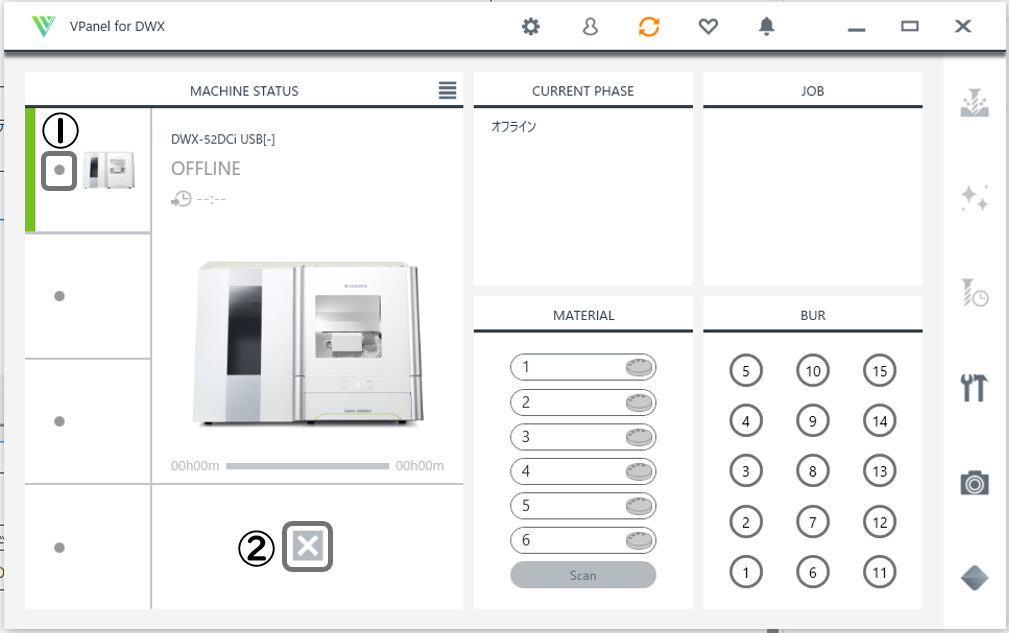

②[ ファイル出力 ] ダイアログを開く。VPanel のメイン画面で操作する機体を選択する。
をクリックする。[ 開く ] ダイアログが表示されます。

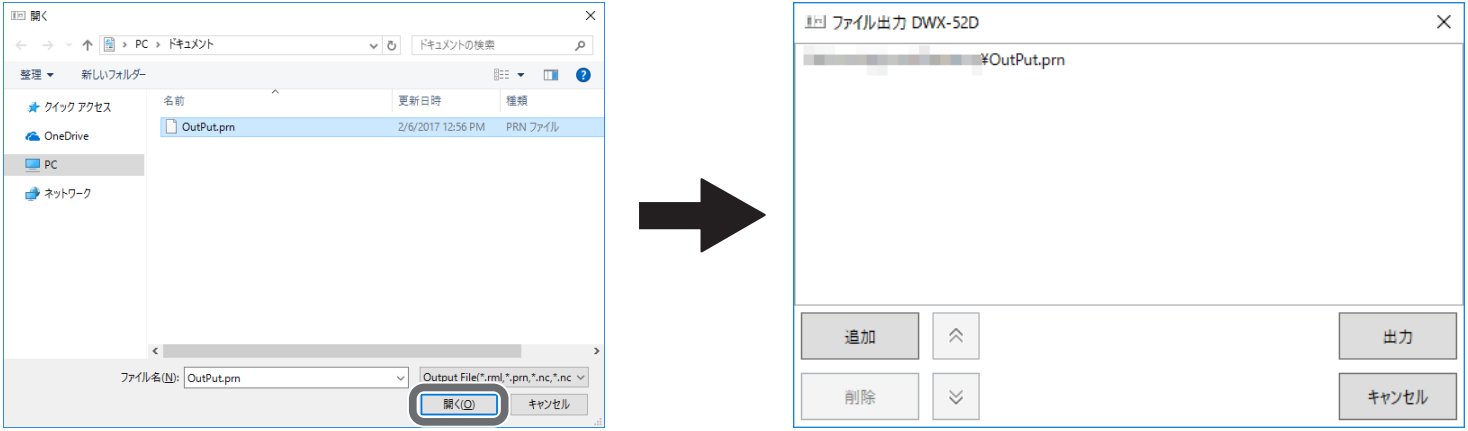

③加工データを選択し、「開く」をクリックする。
選択した加工データが [ ファイル出力 ] 画面のデータリストに表示されます。
加工データを連続して出力したい場合は、[ ファイル出力 ] 画面の「追加」をクリックして、ファイルを追加します。
④加工機にワークとミリングバーがセットされていることを確認する。
⑤「出力」をクリックする。
▶データリストの順番を変える データリストで加工データを選択し または をクリックすると、出力順序を変更できます。
▶データリストから加工データを削除する データリストで加工データを選択し「削除」をクリックすると、出力リストから削除できます。
▶ドラッグ&ドロップで加工データを追加する メイン画面と [ ファイル出力 ] 画面に加工データをドラッグ&ドロップすると、データリストに追加できます。
▶共有サーバーから加工データをVPanelへ出力する場合には、一旦コピーを作成しPCローカルに置いてからVPanelへ表示させてください。 |

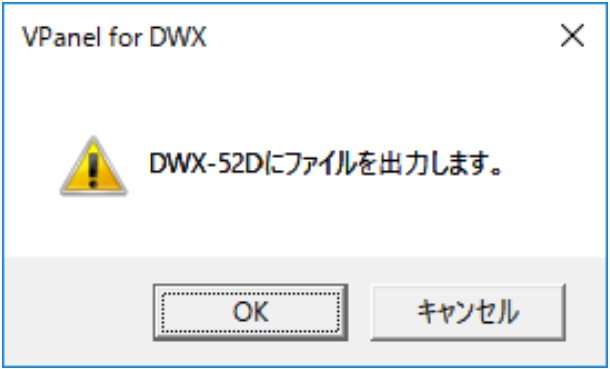

⑥「OK」をクリックする。
メイン画面の JOB LIST に出力した加工データが表示され、加工が始まります。
加工が終了すると、終了音が鳴ります。
▶加工中はフロントカバーを開けないでください。 加工中にフロントカバーを開けると、安全のために本機は非常停止します。 |

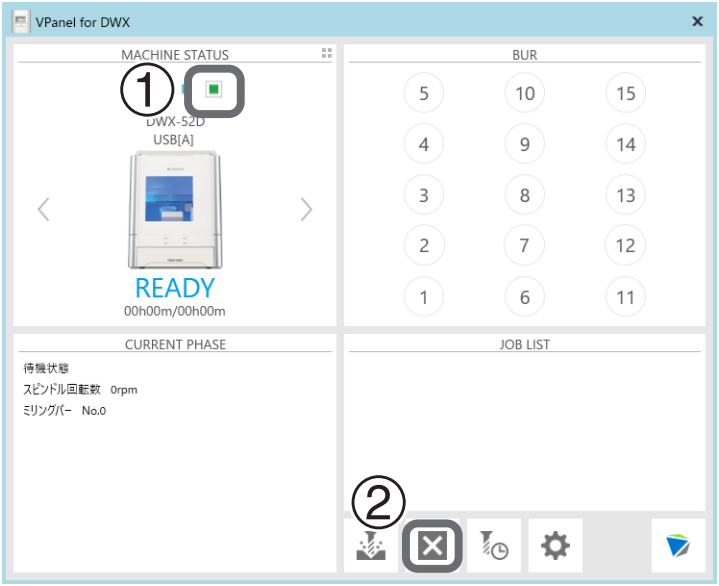

▶出力を中止する
現在加工中のデータを削除する場合はフロントボタン長押しで削除することができます。
そのほかグレー枠部分をクリックで削除できます。

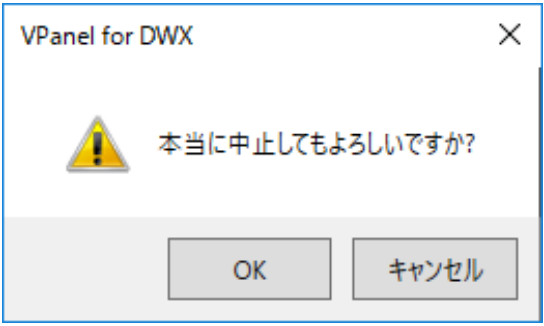

図のメッセージが表示されます。
出力を中止する場合は 「OK」をクリックする。
中止しない場合は「キャンセル」をクリックする。
