コレット増し締め <DWX-4>
コレット増し締め
・ツールがずれて下がっています・ツールが折れた可能性があります・加工精度が悪い・表面が荒い・サポートピンが折れたなど様々な不具合に有効なメンテンスです。 |
切削を続けるとコレットが緩んで、ツールが抜けやすくなります。定期的にコレットの増し締めを行ってください。
作業が必要となる目安
1 ヶ月に一度、またはスピンドルの回転時間が 200 時間 を超えたとき(ご使用状況によって多少異なります。
必要なもの ※本体にはどちらかの形状のスパナを付属しています。

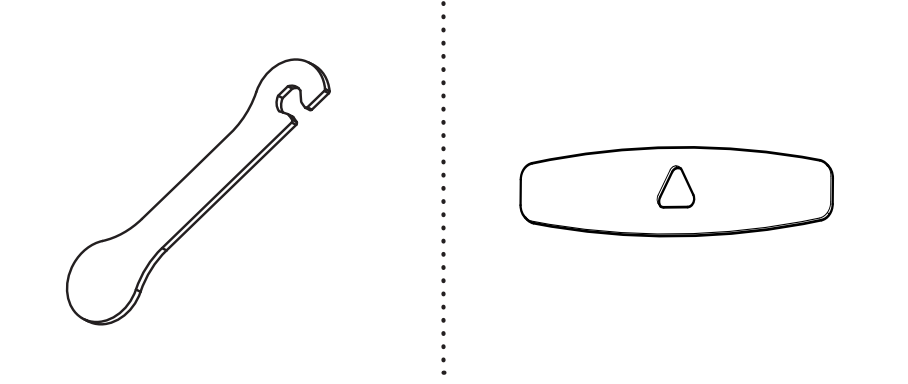

スパナ |

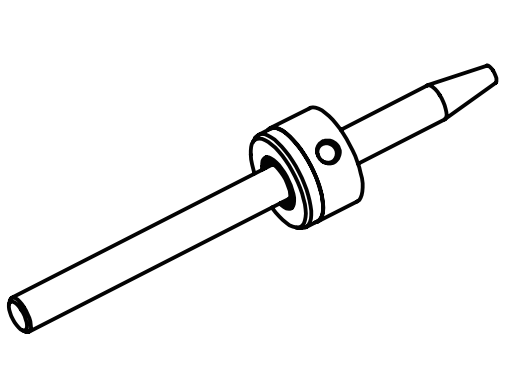

検出ピン |
手順
ワーク、クランプ、自動補正用治具が取付けられている場合は取り外す。 |
①VPanel のメイン画面でコレットの増し締めする機体を選択する。 |

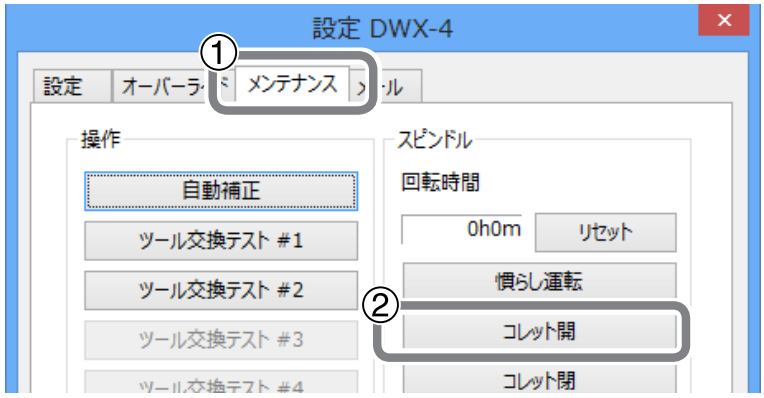

①[ メンテナンス ] タブをクリックする。 |

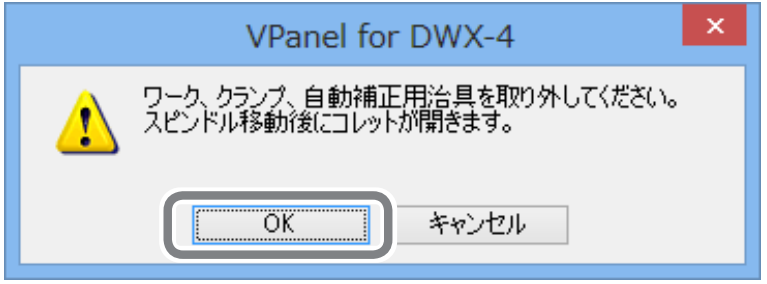

「 OK 」をクリックする。 |

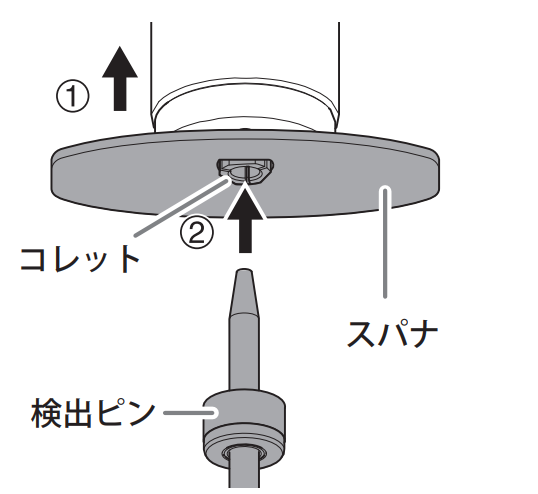

①コレットにスパナを合わせる。
|
ご注意 付属のスパナを使い、検出ピンを差し込んだ状態で行ってください。検出ピンを差し込まないと、コレットが変形して加工精度が悪くなることがあります。 |

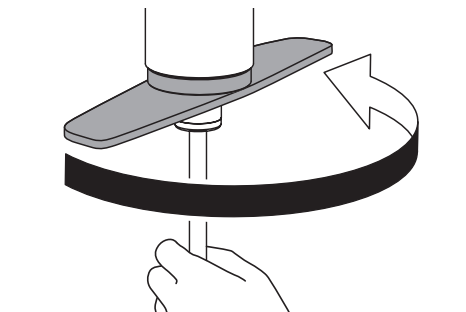

検出ピンを手で支えながら、スパナでコレットを締める。 |
スパナとスピンドルユニット先端(左図の色のついた部分)が同時に回る状態になったら 締め付けは十分です。 |

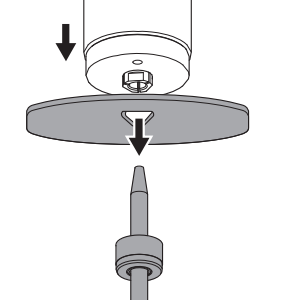

検出ピンとスパナを取り外し、フロントカバーを閉める。 |

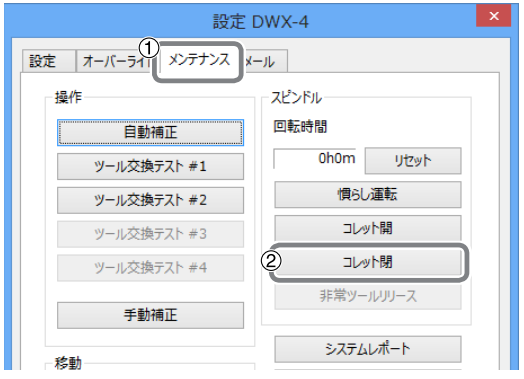

①[ メンテナンス ] タブをクリックする。 |
