加工データファイルの操作について<DWX-4>
※ 加工データの出力には、市販 CAM ソフトウェアもご使用いただけます。ご使用いただける CAM ソフトウェアについては、本機をお買い上げの販売店または当社サイト (https://www.dgshape.com/) までお問い合わせください。
▶本機はCAMデータを送信すると、加工する材料に合わせて空気圧力の強弱を自動で切り替えます。 ▶必ず集塵機を動作させてください。加工くずやワーク(材料)は発火します、人体に害があります。 ▶加工くずを掃除機で吸い取らない。一般の掃除機で細かい粉を吸うと、発火や爆発の恐れがあります。 |
加工データを送信して加工を開始する方法
共有サーバーから加工データをVPanelへ出力する場合には、一旦コピーを作成しPCローカルに置いてからVPanelへ表示させてください。 |

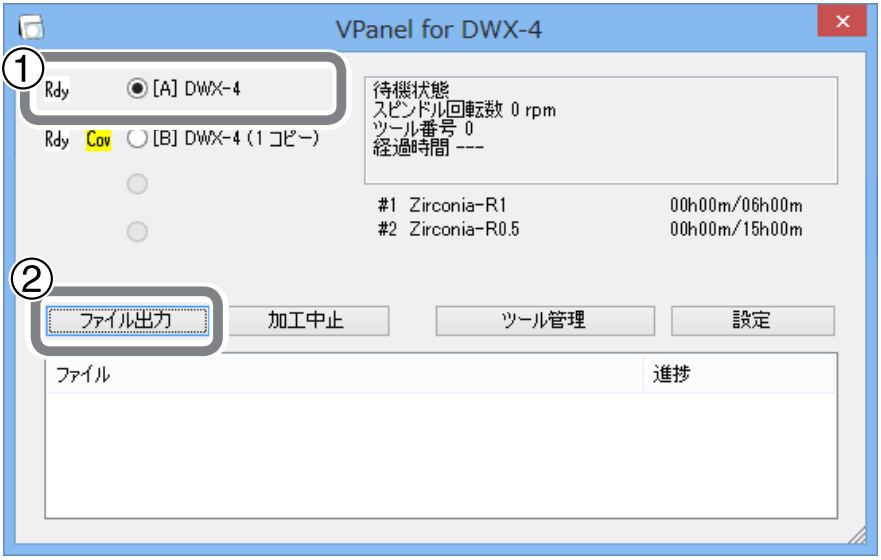

①VPanel のメイン画面で、出力する機体を選択する。
②「ファイル出力」をクリックする。
「ファイル出力」画面が表示されます

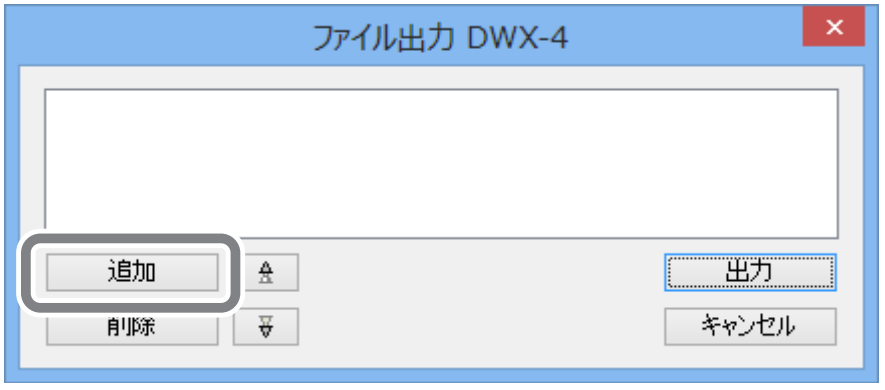

「追加」をクリックする。

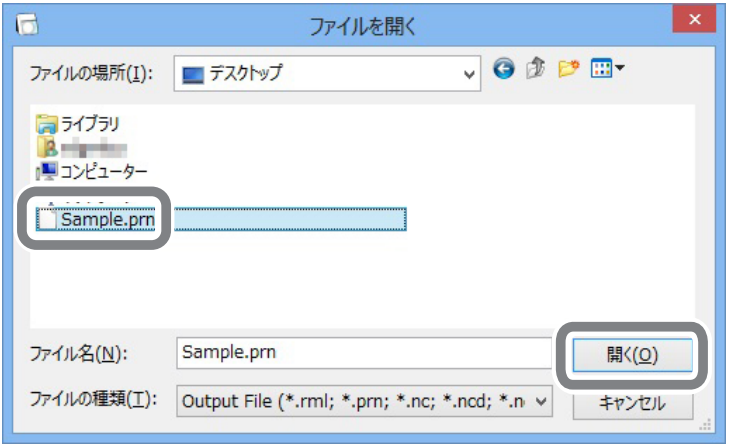

「ファイルを開く」画面が表示されます。
加工データを選択し、「開く」をクリックする。
「ファイル出力」画面のデータリストに、選択した加工データが表示されます。
加工データを連続して出力したい場合は、 追加を繰り返してください。

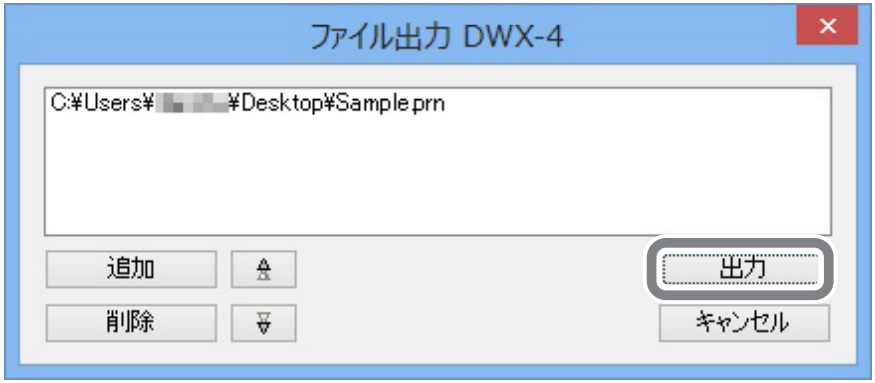

「出力」をクリックする。
▶データリストの順番を変える
▶データリストの加工データを削除する その他、フロントボタン長押しで 現在加工中のデータを削除できます。
▶ドラッグ&ドロップで加工データを追加する
▶加工中はフロントカバーを開けないでください。 |
加工機にワーク(材料)とツールを取り付け済みであることを確認し、「OK」をクリックする。

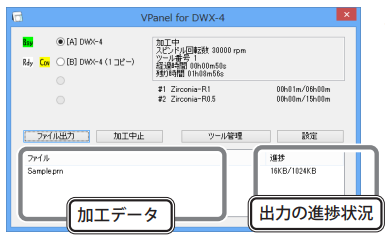

メイン画面の出力リストに出力した加工データが表示され、加工が始まります。
加工データの出力を中止する

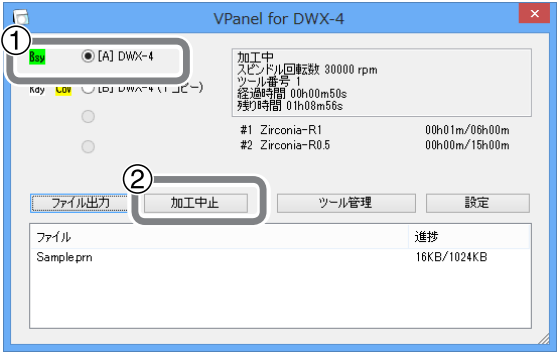

VPanel のメイン画面で、出力を中止する機体を選択する。
「 加工中止 」 をクリックする。

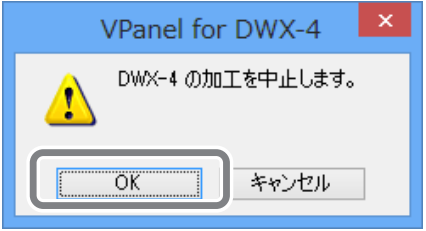

図のメッセージが表示されます。
出力を中止する場合は、「OK」をクリックしてください。中止し
ない場合は「キャンセル」をクリックしてください。
待機中の加工データを出力リストから削除する
VPanel のメイン画面で、出力リストを編集したい機体を選択する。

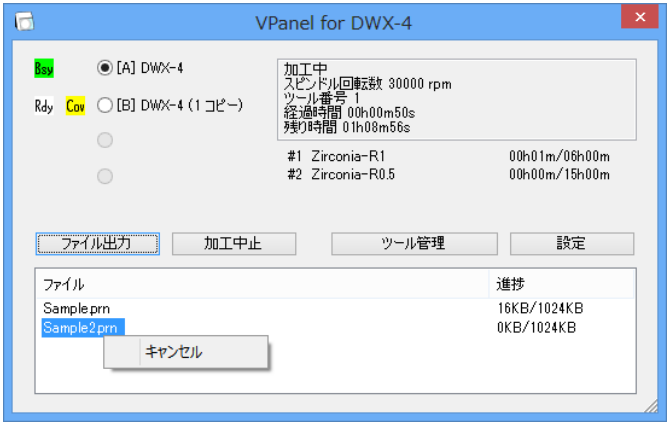

出力リストから削除したい加工データをマウスの右ボタンでクリックし、[キャンセル]をクリックする。削除できるのは待機中の加工データ(出力リストで上から 2番目以降の加工データ)だけです。
加工中のデータを中止する場合はフロントボタン長押しで削除できます。
