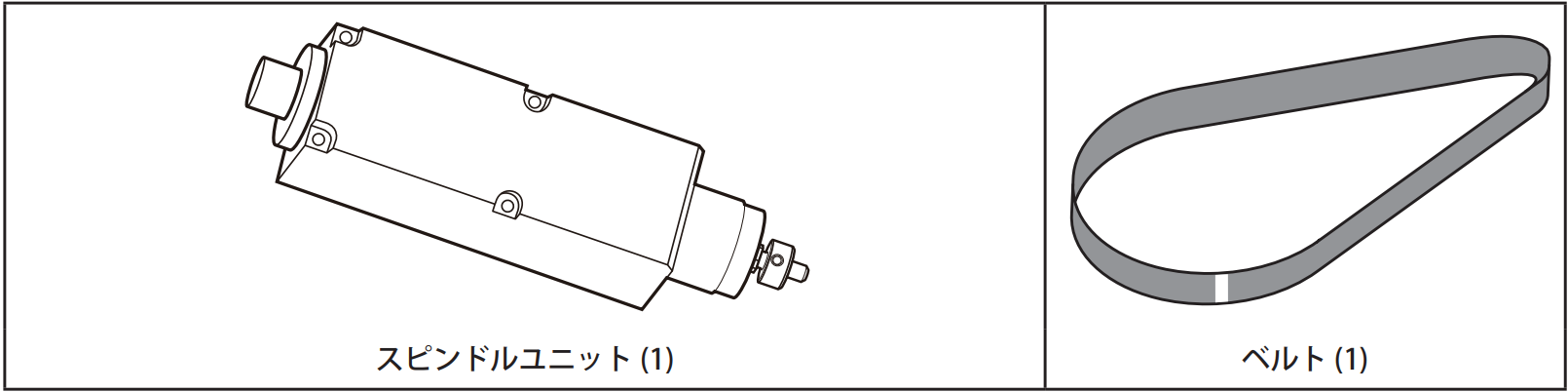

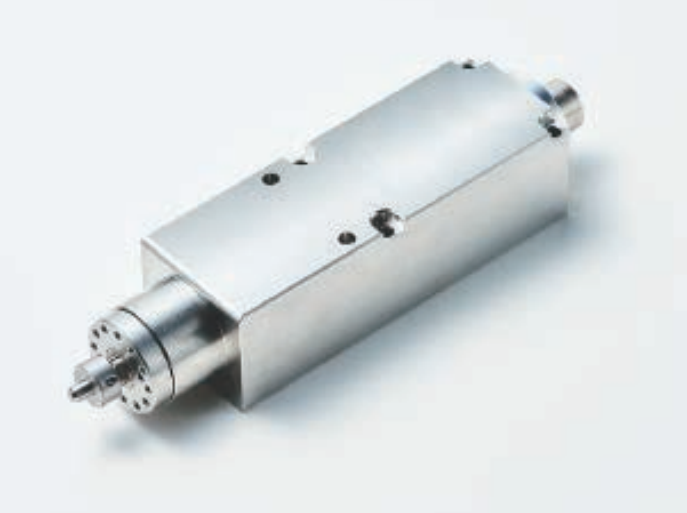

スピンドルの交換方法_ZS-53D <DWX-53DC>

スピンドルユニットを取り外す。

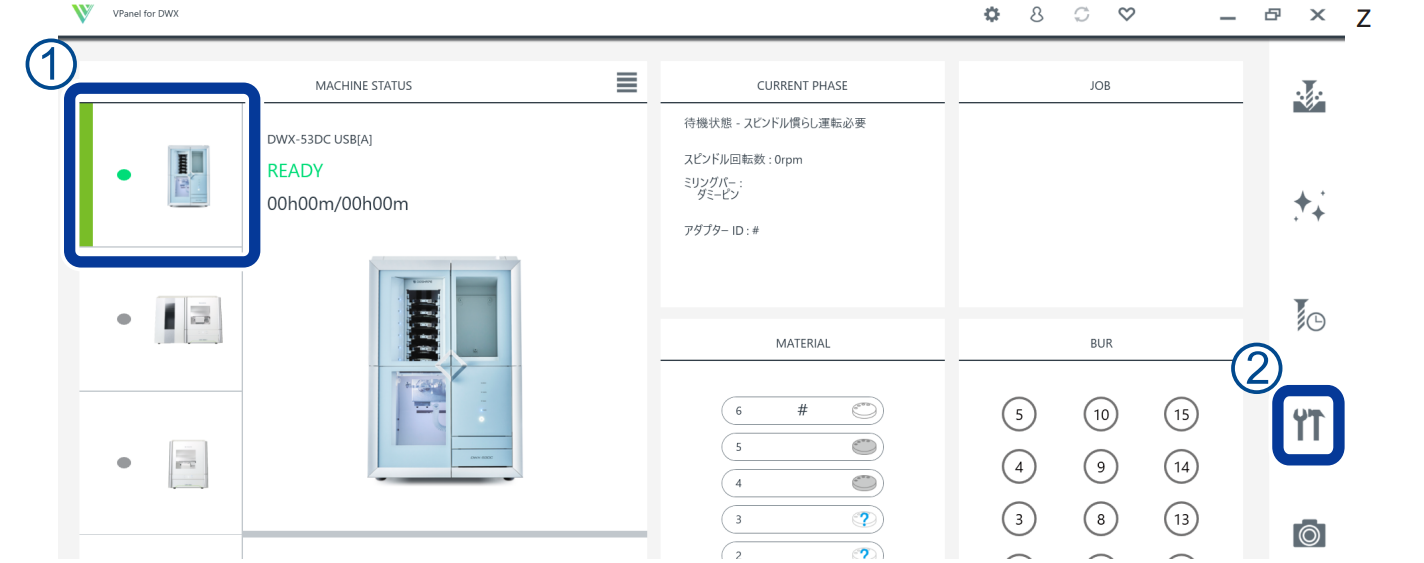

①VPanel のメイン画面で操作する機体を選択する。

②をクリックする。「設定」画面が表示されます。

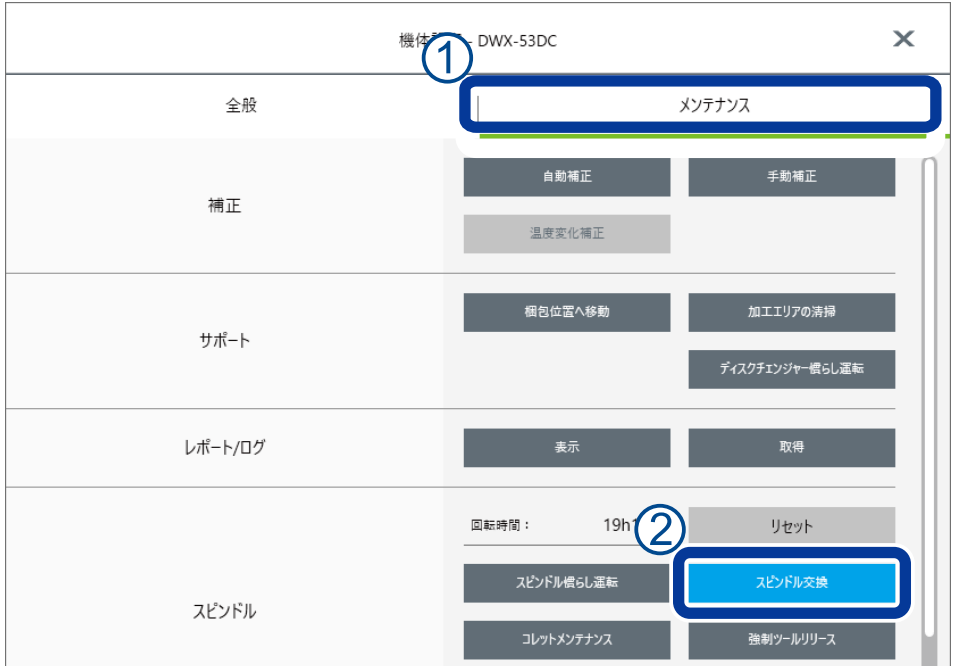

スピンドルユニットの位置を調整する。

①「メンテナンス」タブをクリックする。

② [ スピンドル交換 ] をクリックする。スピンドルユニットが交換位置に移動します。

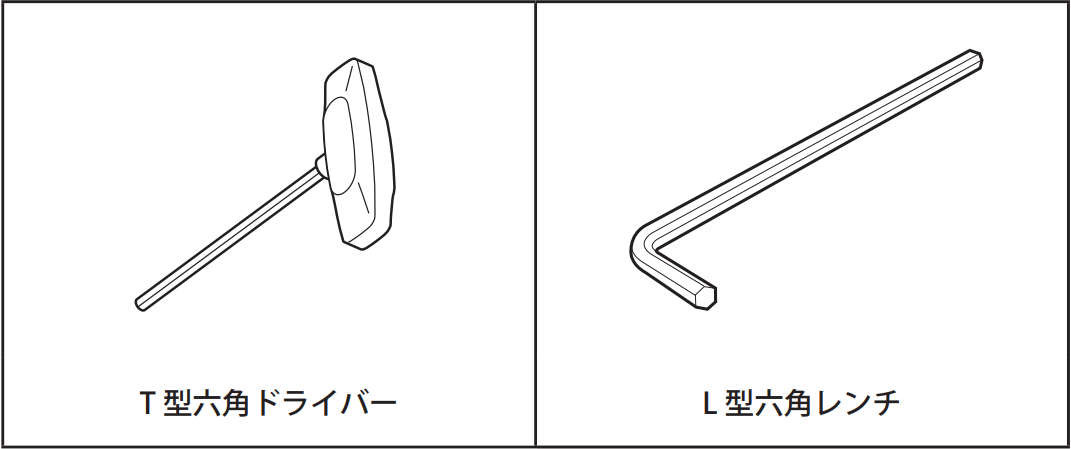

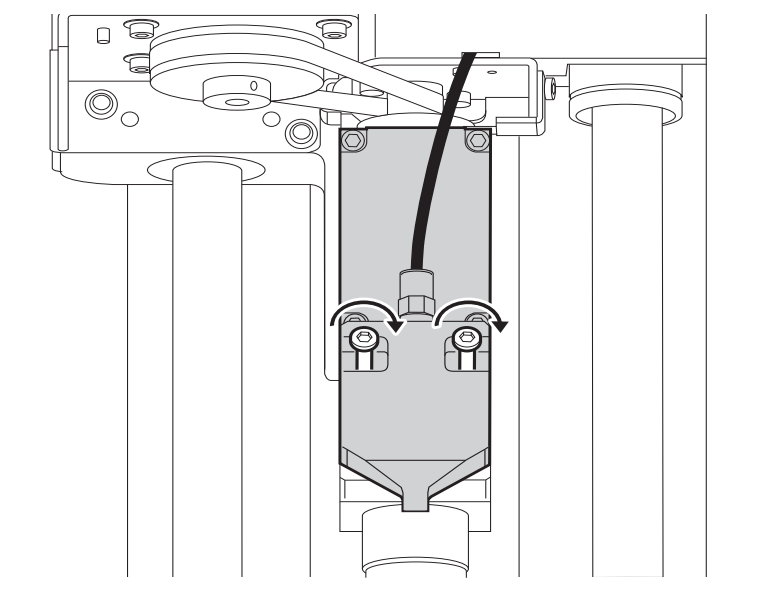

T 型六角ドライバーを使用して、エアーノズルを取り外す。

手でエアーノズルを手前に軽く引きながらネジを均等に緩め、エアーノズルとネジを一緒に取り外します。

メモ

• エアーノズルの取り付けネジには脱落防止用ワッシャーが取り付けられています。
• ネジをエアーノズルから取り外すと脱落防止用ワッシャーが外れるため、エアーノズルからネジを取り外さないでください。
• エアーノズルは、エアーホースを接続した状態で交換作業の妨げにならない位置に移動します。

モータープーリーからベルトを取り外す。

重要

モーターステイには、ベルトの張りを自動で調整するスプリングが取り付けられているため、ネ
ジは取り外さないでください。

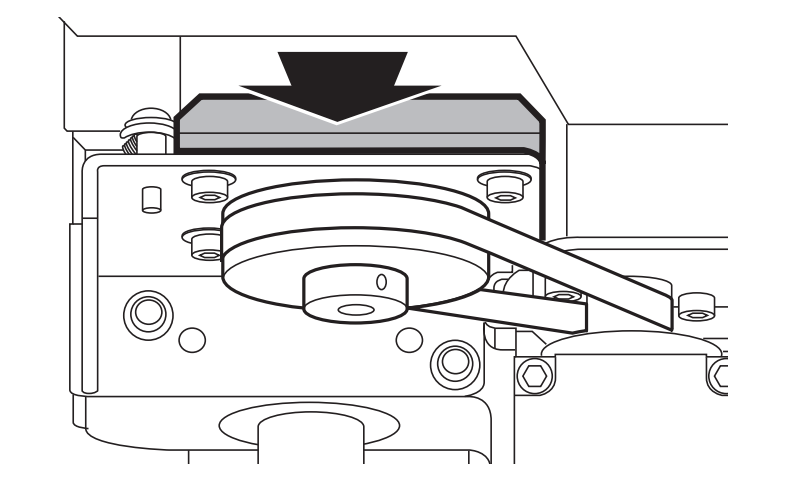

モーターステイを手で奥に押しながら、モータープーリーからベルトを取り外す。

モーターステイを奥に押すとベルトが緩みます。

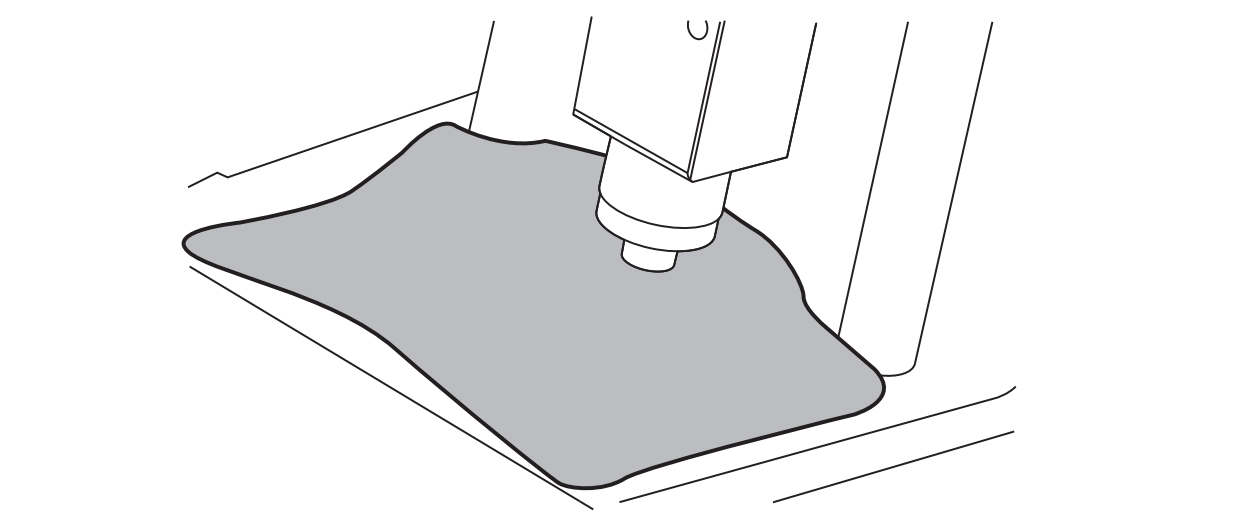

スピンドルユニットが下降する穴の上にウエスを敷く。

ネジが機体内部に落ちないようにウエスを敷きます。

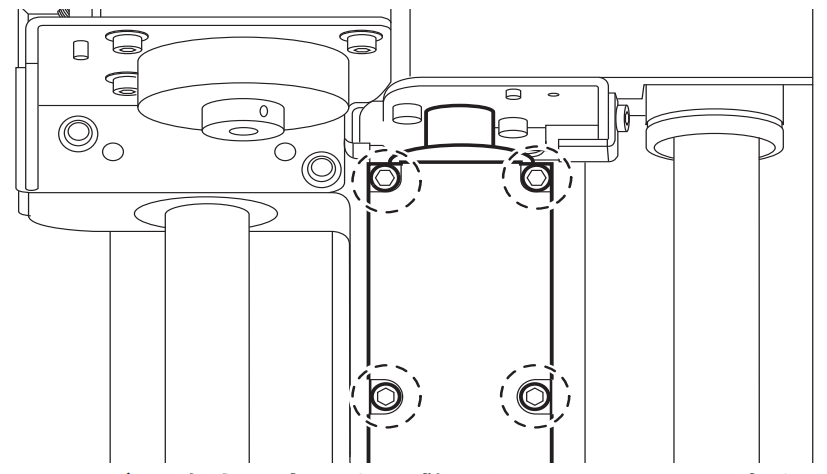

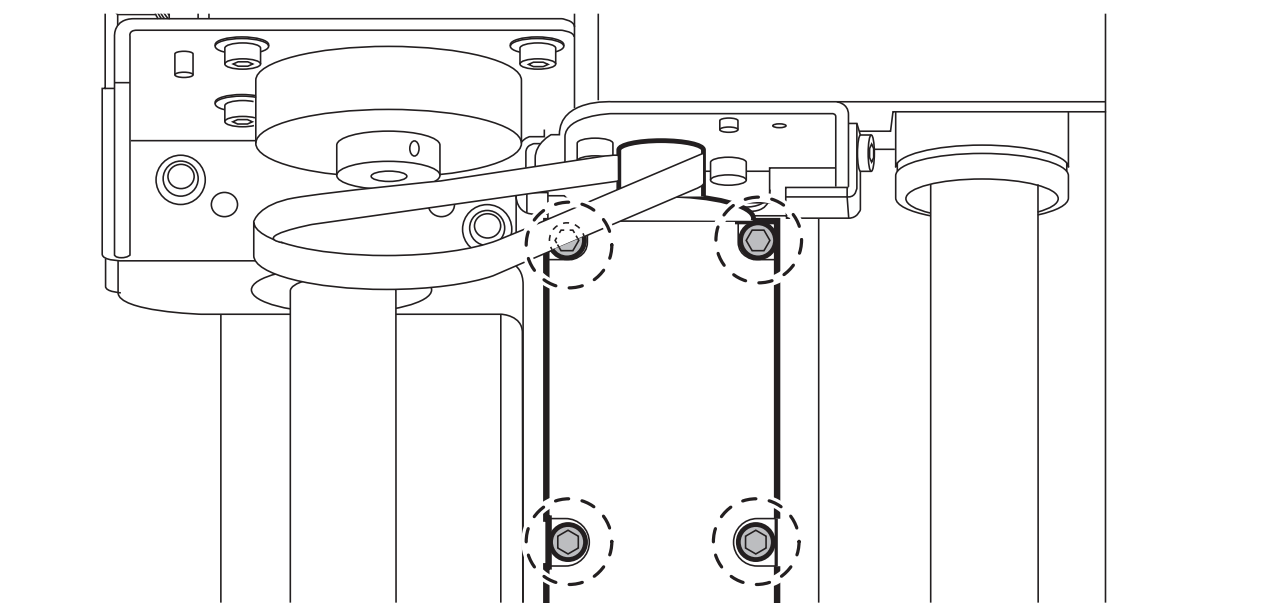

T 型六角ドライバーでスピンドルユニットを固定しているネジ 4 本を取り外す。

ネジを機体内部に落とさないように 1 本ずつ手で取り外してください。

ご注意

• 機体内部には突起やエッジがあり、手を入れるとけがをする恐れがあります。ネジを落としたと
  きは、ピックアップツールなどを使用してください。
• 落としたネジが見つからないときや拾えない場所に落ちてしまったときは、本機をお買い上げの
  販売店または当社コールセンターまでお問い合わせください。

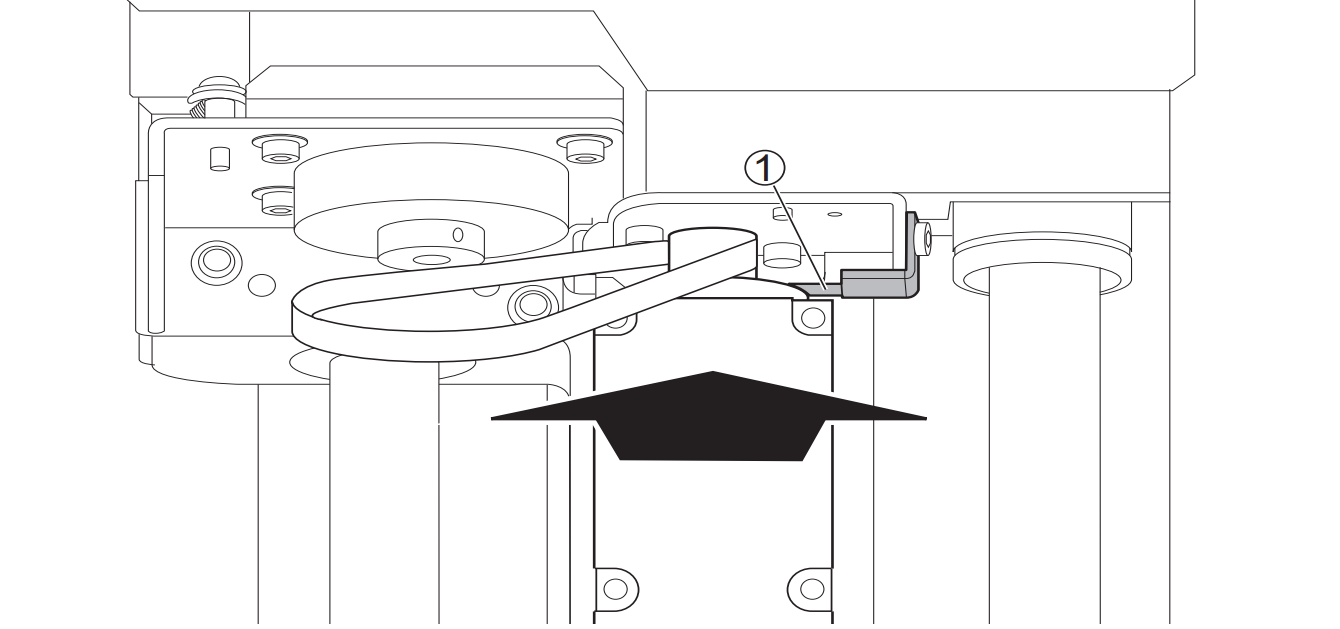

スピンドルユニットをベルトと共にゆっくりと手前に引き抜く。

重要

引き抜くときに、スピンドルユニットを導電プレート ( ①) に当てないでください。

スピンドルユニットを取り付ける。

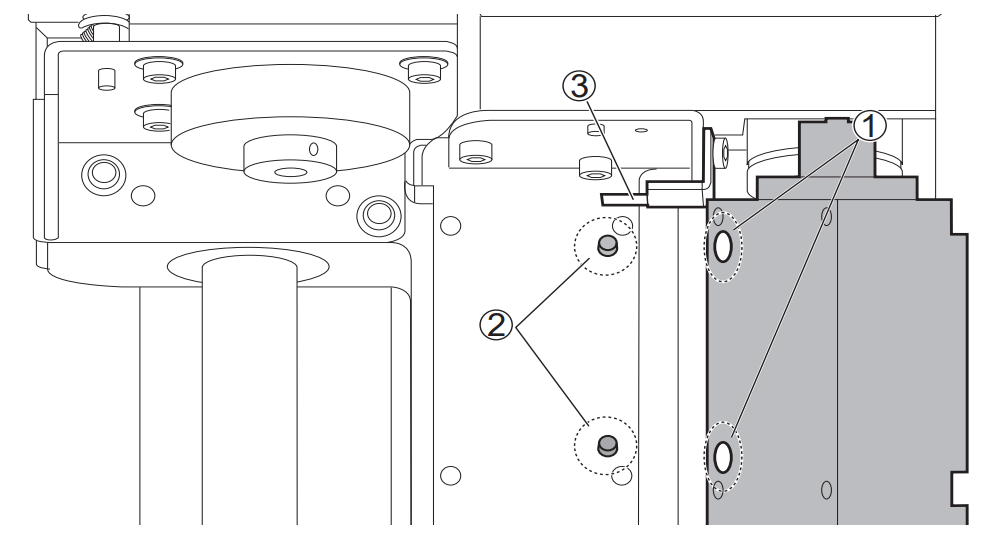

スピンドルユニットの背面にある穴（①）を機体側のピン（②）にはめ込む。

重要

スピンドルユニットを導電プレート（③）に当てないでください。

T 型六角ドライバーでネジ 4 本を締め付けて、スピンドルユニットを固定する。

スピンドルユニットが下降する穴の上に敷いたウエスを取り除く。

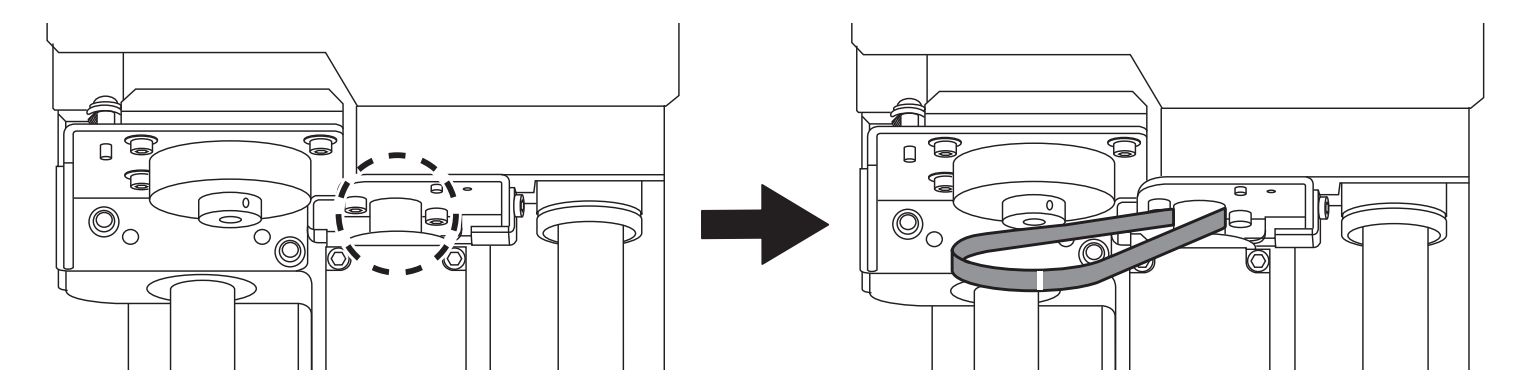

スピンドルユニット上部のすき間からベルトを差し込む。

メ　モ

ベルトは、白線のある側を外側にして取り付けます。

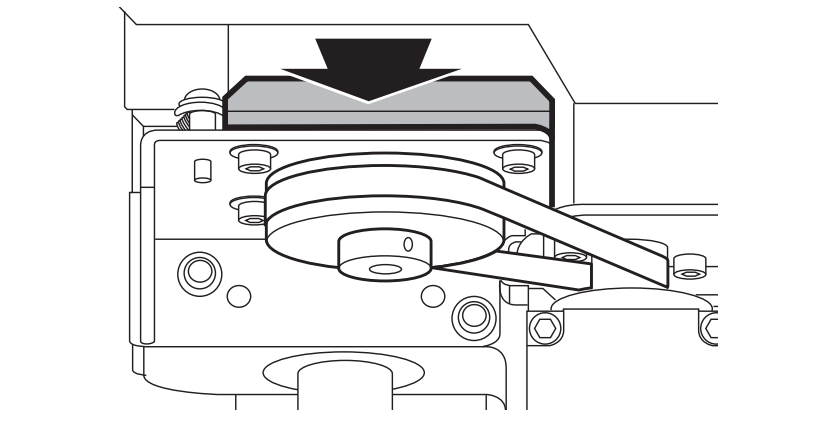

モーターステイを手で奥に押しながら、ベルトをモータープーリーに取り付ける。

モーターステイを奥に押してベルトを取り付けます。

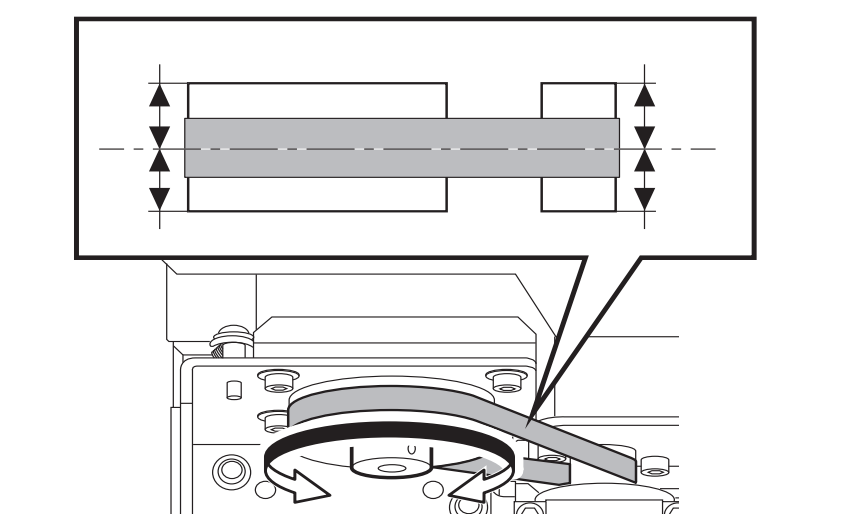

ベルトの位置を調整する。

モータープーリーを手で左右どちらかに回して、ベルトがプーリーの中央にくるように調整します。

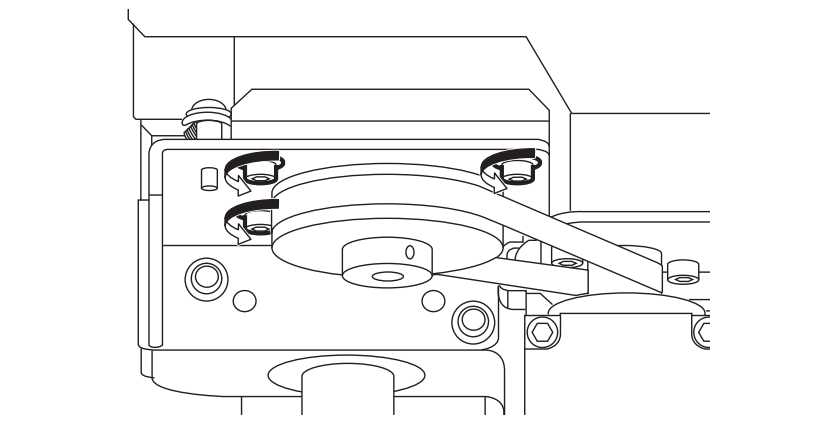

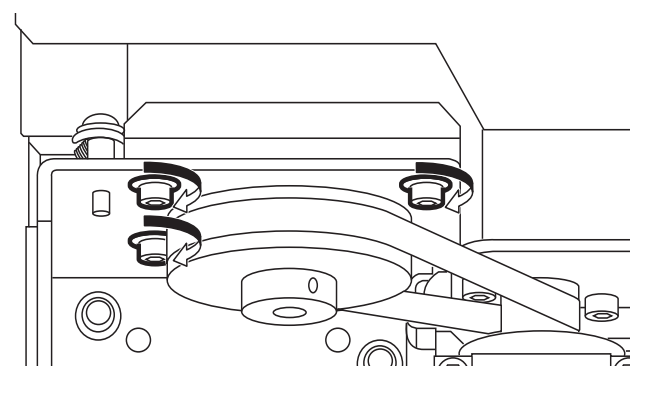

T 型六角ドライバーでネジ 3 本を締め付けて、モーターステイを固定する。

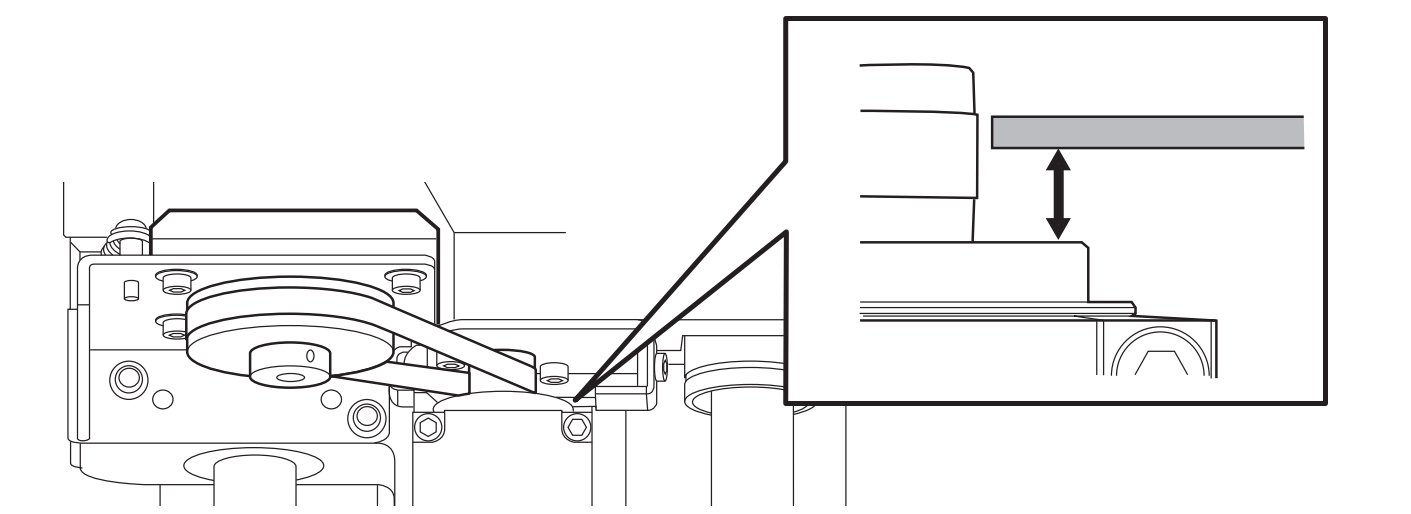

導電プレートとスピンドルユニットのすき間を確認する。
次の項目を確認します。
• スピンドルユニットと導電プレートが接触していないこと
• モータープーリーを手で回転させたとき、スピンドルユニットと導電プレートが接触して異
音がしないこと
• 導電プレートとスピンドルユニットのすき間が 0.7 mm 以下であること
（参考：導電プレートの厚みは 0.2 mm です。）
導電プレートとスピンドルユニットのすき間の調整が必要なときは、導電プレートの位置調整を実施
してください。

T 型六角ドライバーでネジ 2 本を締め付けて、エアーノズルを取り付ける。

ネジを左右交互に少しずつ締め付けます。

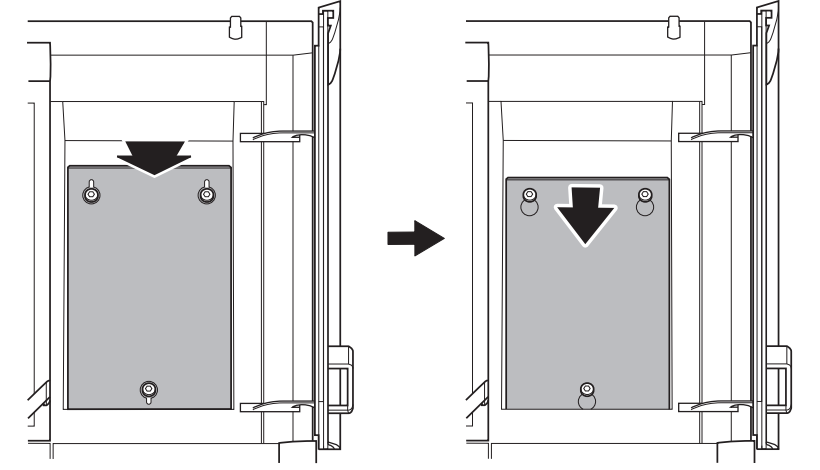

メンテナンスカバーを取り付ける。
① メンテナンスカバーの 3 つの穴にネジを通して、メンテナンスカバーを取り付ける。
② メンテナンスカバーを下にスライドする

③手でネジ 3 本を締め付ける。
