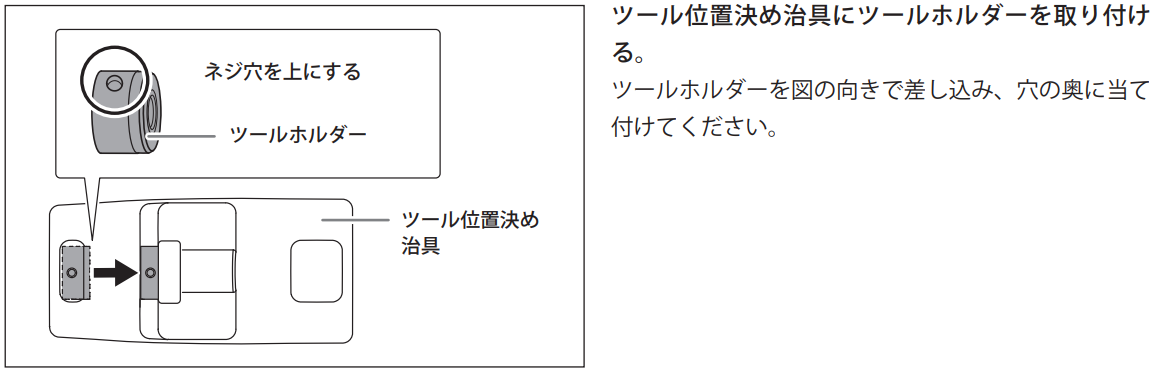

検出ピンのツールホルダーの付け方(位置)

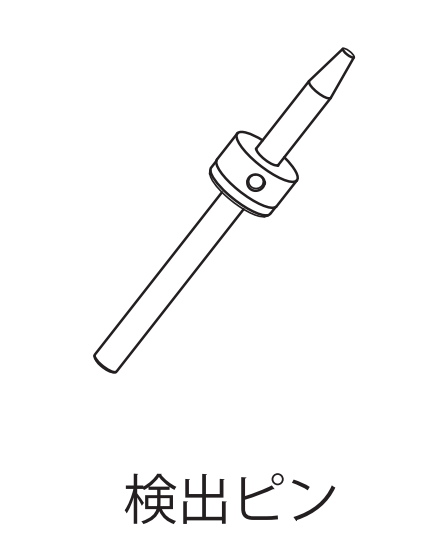

▶自動補正やコレット増し締めなどに使用する「検出ピン」はミリングバーより一回り大きいサイズの治具です。

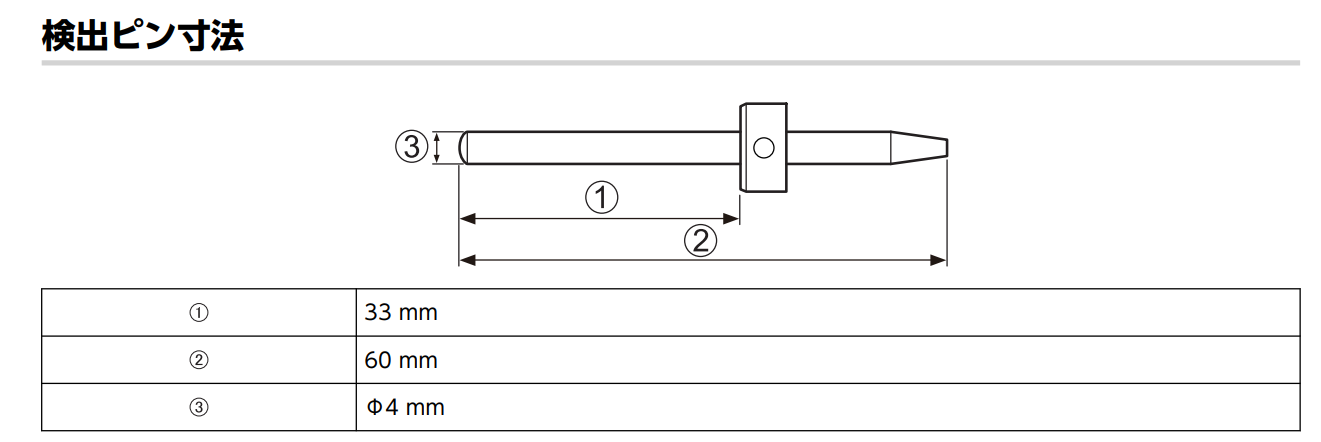

■対象　DWX-4/DWX-51D/DWX-52D（スピンドルZS-4D）/DWX-52DC/DCi

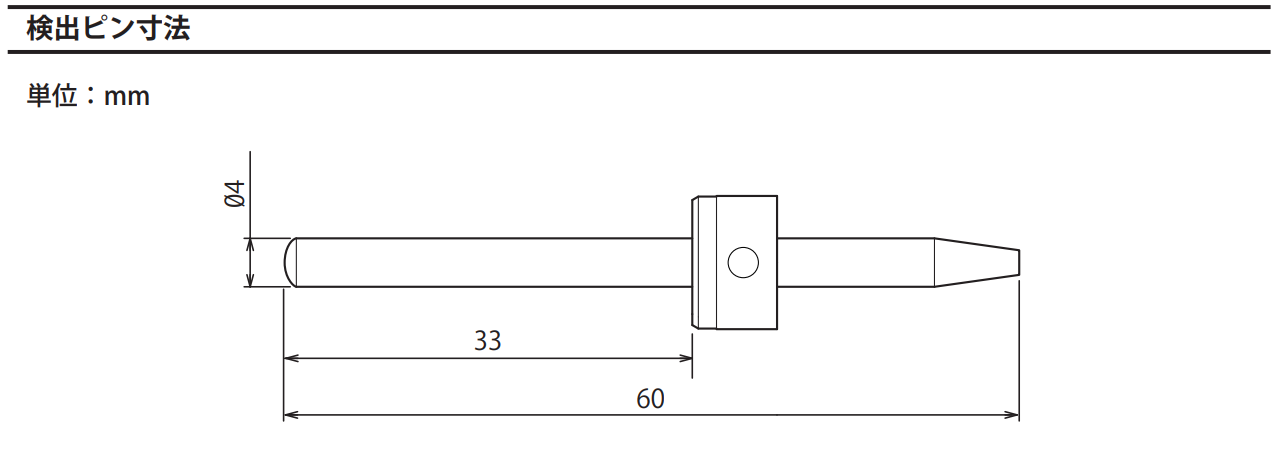

■対象　DWX-52D(スピンドルZS-52D)/ DWX-53DC

▶上下に気を付けて取り付けしてください。検出ピンはとがっている方が上です。

自動補正時の検出ピンの位置

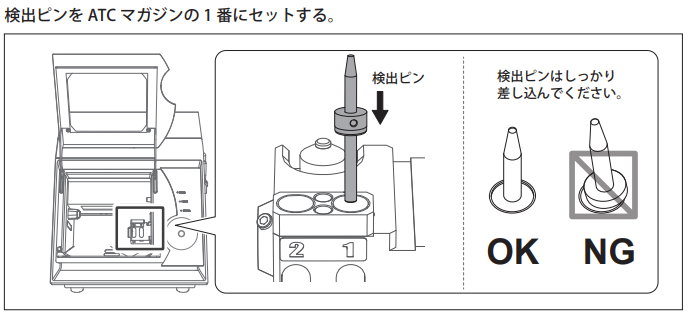

■DWX-4→1番

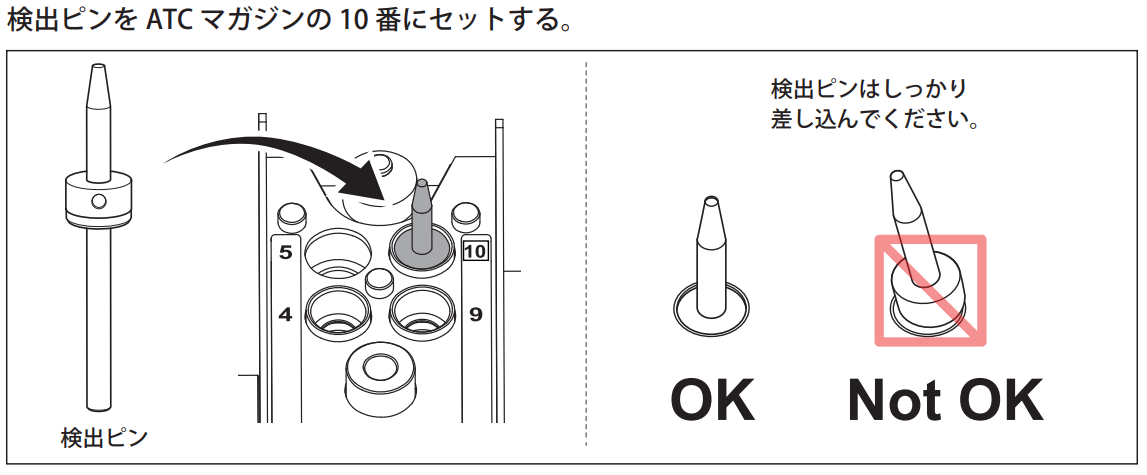

■DWX-51D→10番

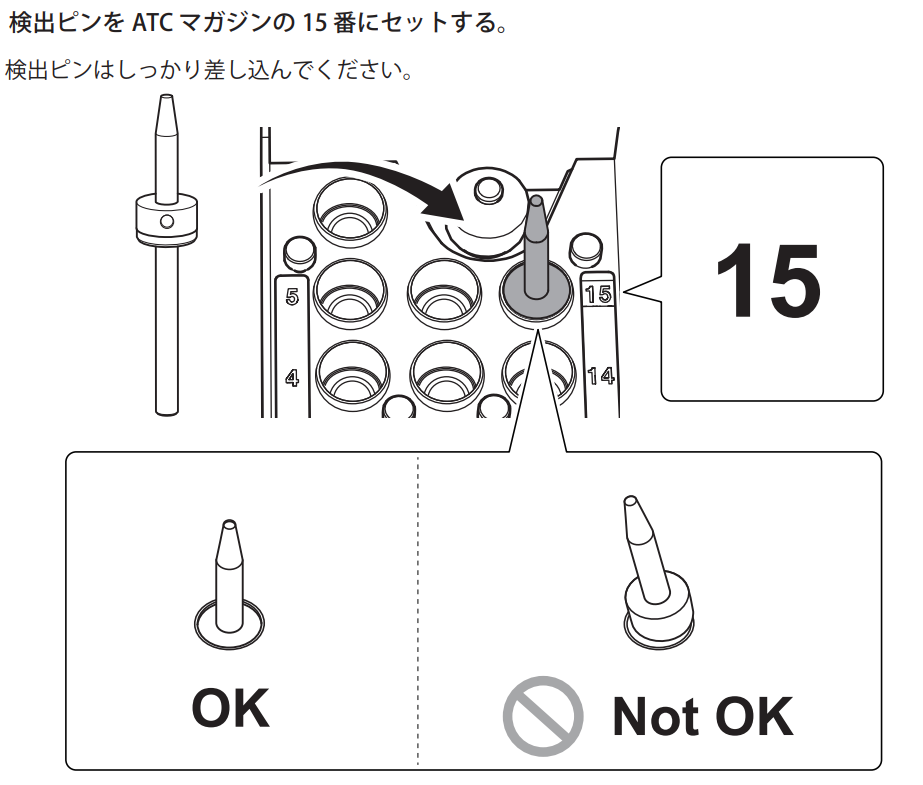

■DWX-52D/DWX-52DC/DWX-52DCi→15番

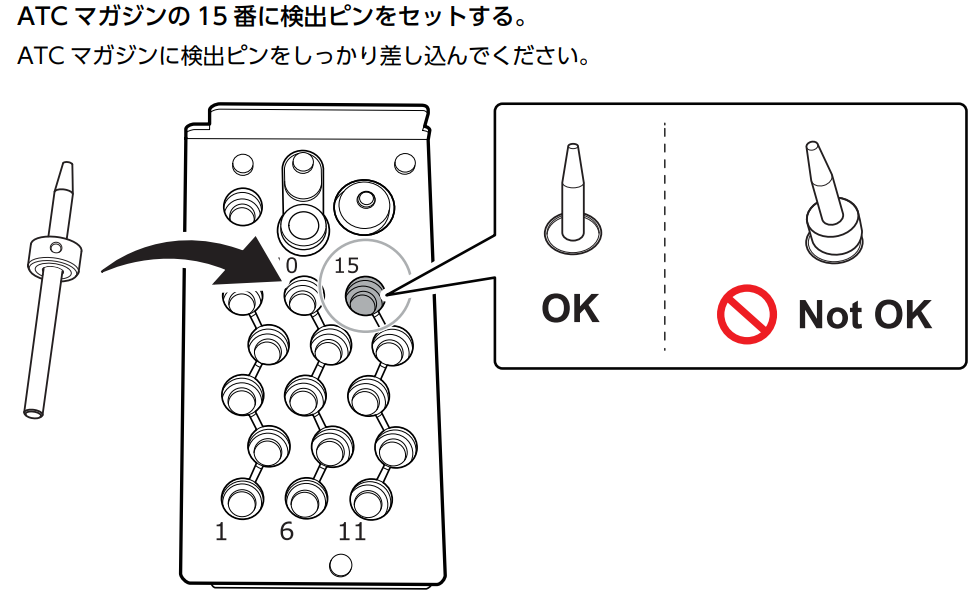

DWX-53DC→15番(16番に入れないようにしてください)
