自動補正でエラーが出る <DWX-52DC/DCi>
自動補正に失敗する
自動補正用治具、検出ピン、ATCマガジンが汚れていませんか?
自動補正用治具、検出ピン、ATC マガジンが汚れている場合は、汚れを取り除いてください。これらに加工くずなどが付着して汚れていると、センサー機能が正しく働かなくなるために、検出ができません。

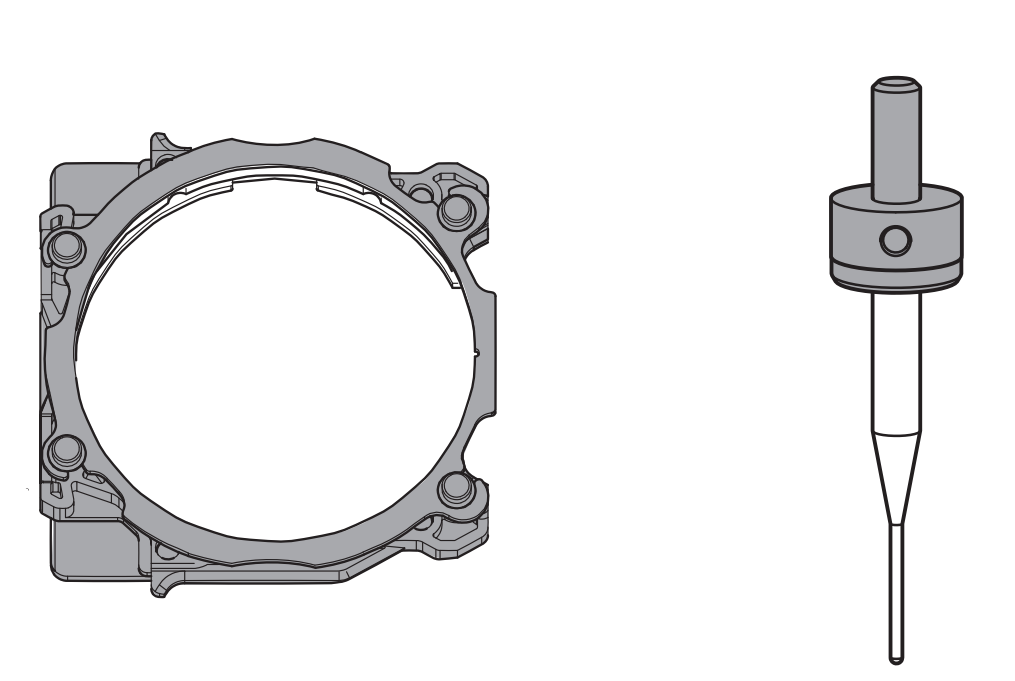

自動補正用治具は正しく取り付けられていますか ?
自動補正用治具の取り付けを確認してください。
検出ピンは正しく取り付けられていますか ?
検出ピンの取り付けを確認してください。検出ピンについているミリングバーホルダーの
位置を確認してください。
参考:検出ピンのツールホルダーの付け方(位置)
検出ピン / アダプターの清掃
付属のお手入れ用の布で図の部分の汚れを拭き取ってください。
拭き取るところ
検出ピン、自動補正用治具に傷や汚れ、サビがあると正確な検出ができなくなり、目的通りの加工ができなくなったり、場合によっては本機の破損につながったりすることがあります。
お手入れ・保管方法
使用前は乾いた清潔な布など(付属品の布をお使いください)でよく拭いて傷や汚れ、サビのないこ
とを確認してください。

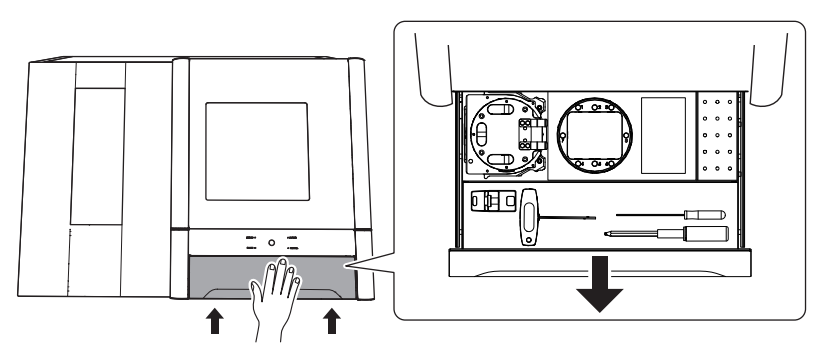

検出ピンと自動補正用治具はストレージに保管してください。
加工室内の清掃
・自動補正が完了しない
・清掃してくださいのエラー
・自動補正が度々停止する
▶加工精度を上げるために値を厳しくしています。
⑴グリスの付いた手で自動補正治具や検出ピンを触っていませんか。
ウエスやキムワイプなどでよくふき取ってください。
⑵庫内天井、蛇腹部分から切削粉がぱらぱら落ちていませんか。
刷毛や筆などで払って清掃してください。
⑶検出ピンの太さや長さに関するエラーは、停止した場所が汚れています。

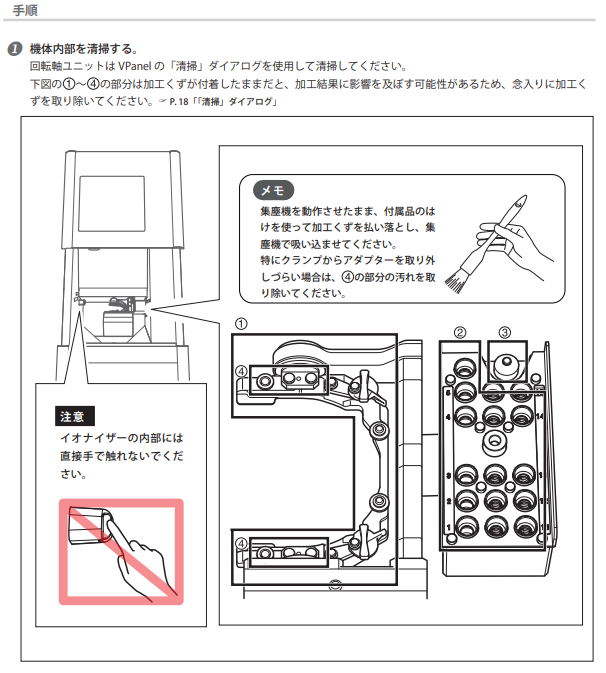

停止した場所の清掃をお願いします。下図②の中央突起部品も念入りに清掃してください。
⑷下図③ミリングバーセンサー周りの清掃を念入りにできていますか。
加工機内部の清掃

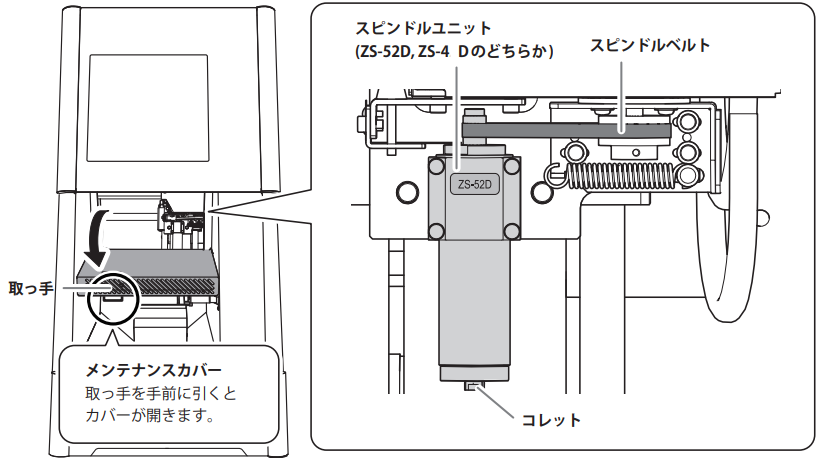

加工室上部の左上の取っ手を引き(メンテンスカバーを開ける)スピンドル上部に切削粉が積もっていないか、清掃を行ってください。赤枠部分が重要です。
参考 ⇩自動補正動画
▶エラーが再発する場合はコールセンターへご連絡ください。
