圧縮空気が出ない<DWX-53DC>
圧縮空気が出ない
圧縮空気が必要な動作を行っていますか?
圧縮空気はスピンドルが回転しているときやミリングバーを交換しているときなど、一部の動作でのみ供給されます。
レギュレーターの接続、圧力設定は正しく行われていますか?
• レギュレーターの接続を確認してください。
• 圧力設定が 0.4 MPa に設定されていることを確認してください。
レギュレーターの圧力設定が 0 になっていると、圧縮空気は供給されません。

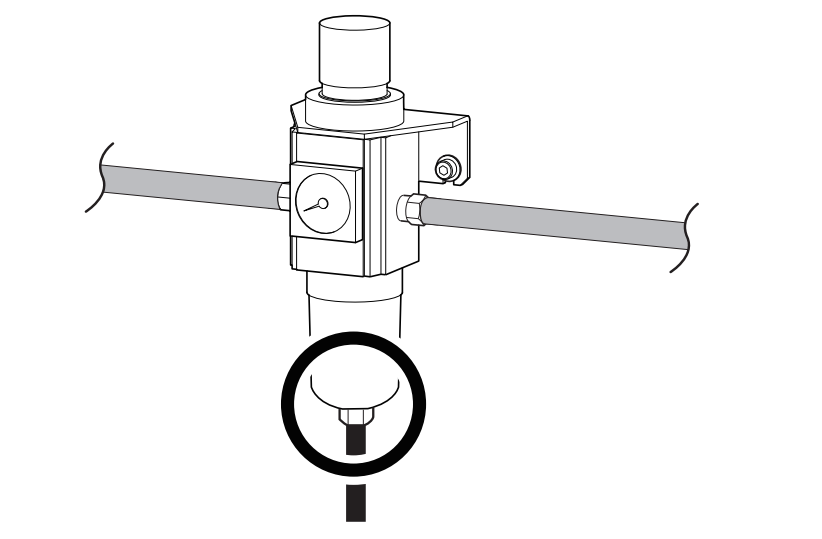

レギュレーター下部のノブが開いていませんか?
レギュレーター下部のノブが開いていると、圧縮空気が流出します。
圧縮空気の圧力を調節する
本機に CAM データを送信すると、以下の動作時にエアーが供給されます。加工する材料に合わせて、空気圧力の強弱が自動で切り替わります。
• スピンドル回転時
• ミリングバー交換時
• 加工終了後などの清掃動作時
手順

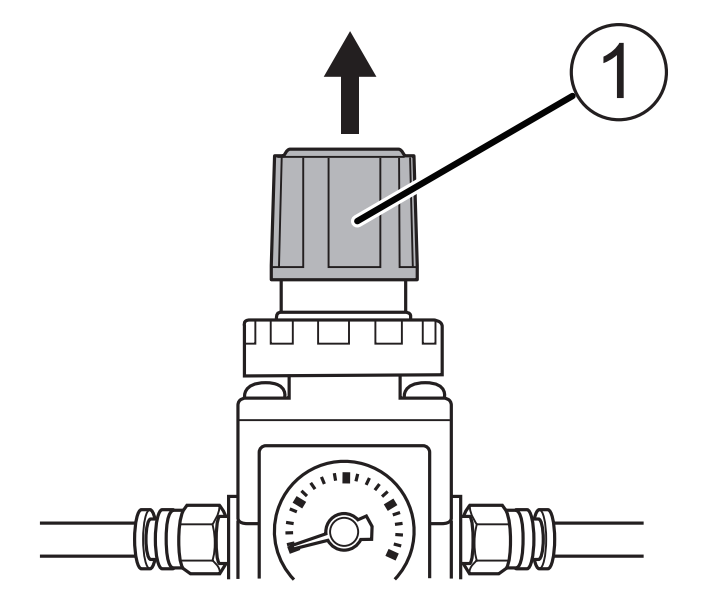

上部ノブ(空気圧調整ノブ)( ①)を持ち上げる。
空気圧力を調整する。
(1) 上部ノブをゆっくり回し、空気圧力を 0.3 MPa に合わせる。
(2) 上部ノブをゆっくり回し、空気圧力を 0.4 MPa まで上昇させる。
警 告 空気圧調整ノブは、ゆっくり慎重に回す。 |
重 要 空気圧力の設定は、必ず 0.4 MPa に合わせてください。0.4 MPa を超えると故障の原因になります。 圧力が小さいと、十分な効果が得られません。 |
• ①:圧力を上げる
• ②:圧力を下げる
エアーの供給が始まると、空気が流れ始めて一時的に圧力が低下しますが、再度空気圧力を 0.4 MPa まで上げなおす必要はありません。
上部ノブを下げる。
参考:102F-0000_イオナイザーが動作していません <DWX-53DC>
参考:コンプレッサー必要条件
