加工データファイルの操作について<DWX-42W>
※ 加工データの出力には、市販 CAM ソフトウェアもご使用いただけます。ご使用いただける CAM ソフトウェアについては、本機をお買い上げの販売店または当社サイト (https://www.dgshape.com/) までお問い合わせください。
▶本機周辺に電気機器を置かない。 ▶加工くずに注意 ▶加工直後はスピンドルユニットやその周辺に触れない。やけどをすることがあります。 ▶加工後は、成果物を精製水等でよく洗い流す。 ▶待機中に操作ボタンを短く押すと、回転軸が 180 度回転します。ワークを取り外さずに成果物の裏側を見たいときに、便利な機能です。 ▶共有サーバーから加工データをVPanelへ出力する場合には、一旦コピーを作成しPCローカルに置いてからVPanelへ表示させてください。 |
加工データを送信して加工を開始する方法
①操作対象の機体を選択する
②「ファイル出力」画面に続けて「開く」画面が表示されます。

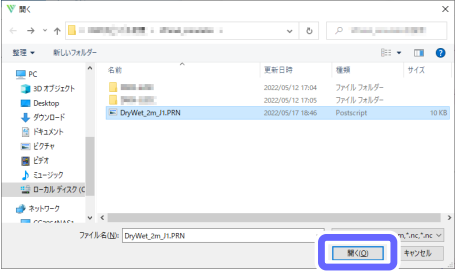

③加工データを選択し、「開く」をクリックする。
キーボードの「Ctrl」キーや「Shift」キーを押しながら、複数ファイルを同時に選択することもできます。

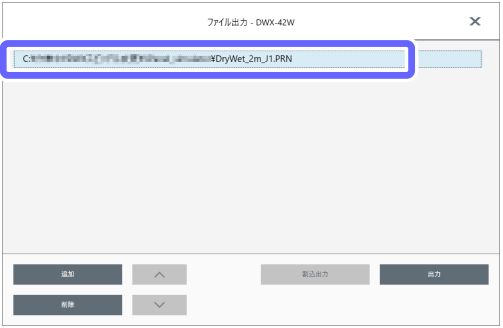

「ファイル出力」画面のデータリストに、選択した加工データが表示されます。
「追加」をクリックすると、「開く」画面に戻って加工データを追加できます。
④クーラント(冷却水)をセットしていること、 ミリングバーをセットしていること、ワーク(材料)をセットしていることを確認する

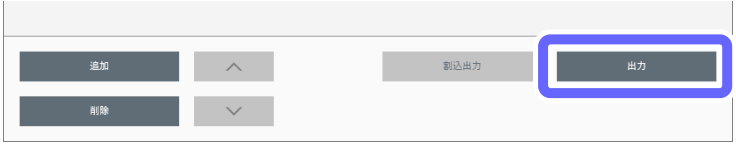

⑤「出力」をクリックする。
▶データリストの順番を変える データリストで加工データを選択しをクリックすると、出力順序を変更できます。
▶データリストから加工データを削除する データリストで加工データを選択し「削除」をクリックすると、出力リストから削除できます。
▶ドラッグ&ドロップで加工データを追加する メイン画面と [ ファイル出力 ] 画面に加工データをドラッグ&ドロップすると、データリストに追加できます。 |
⑥「OK」をクリックする。

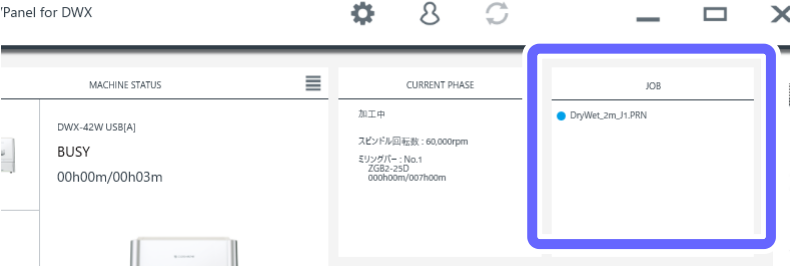

メイン画面の JOB に出力した加工データが表示され、加工が始まります。
加工が終了すると、終了音が鳴ります。

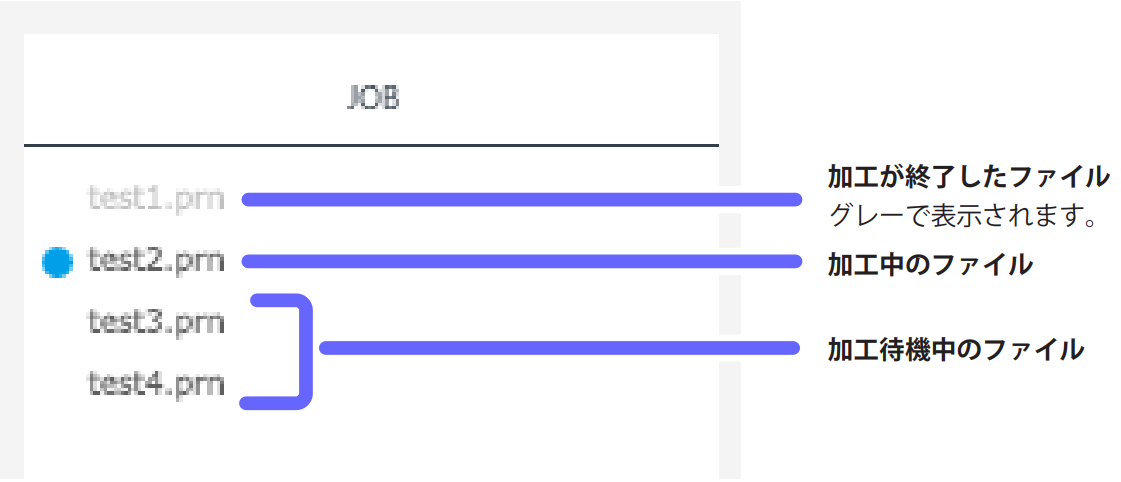

加工データの状況を確認する

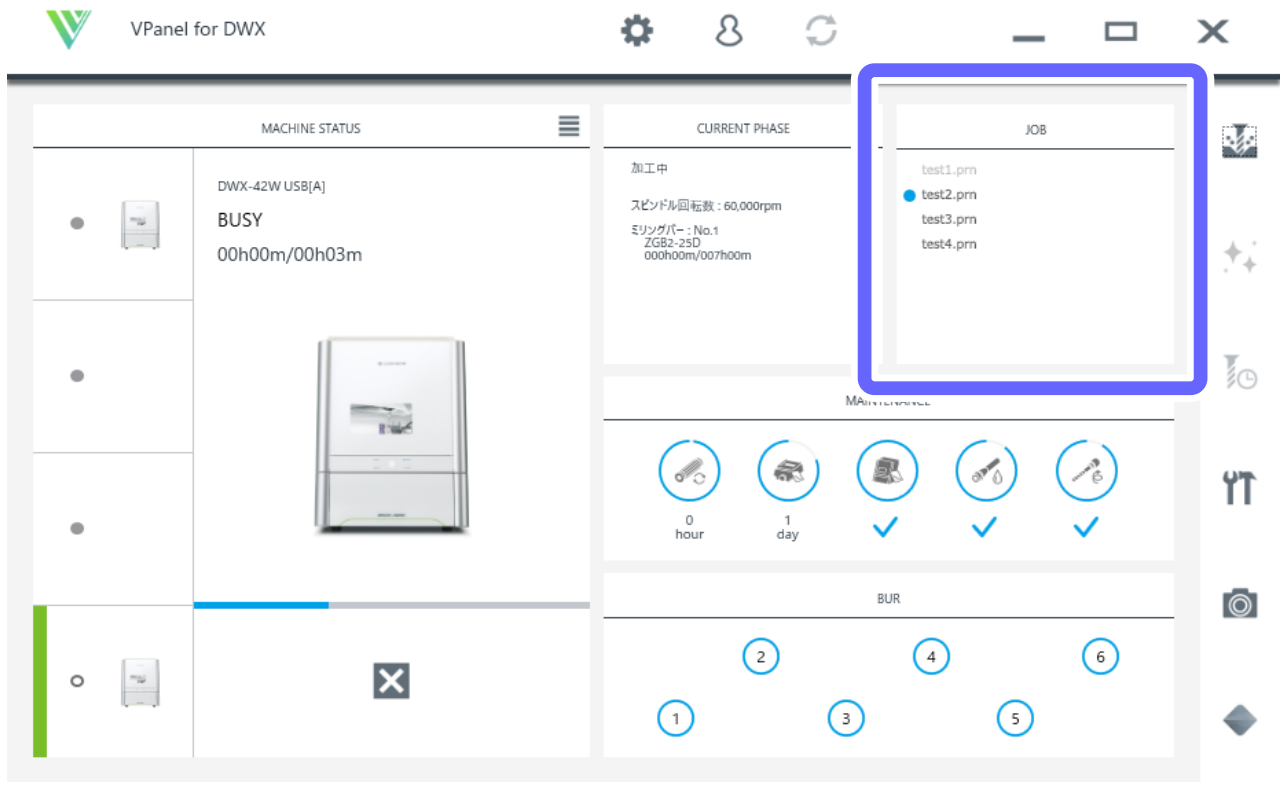

加工データの状況は、VPanel の「JOB」エリアで確認できます。
加工を一時停止する / 中止する
操作対象の機体を選択する。をクリックする。

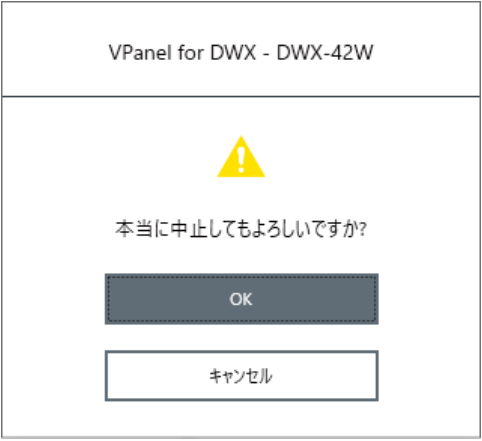

図のメッセージが表示されます。
加工を中止する場合は、「OK」をクリックする。中止しない場合は「キャンセル」をクリックする。

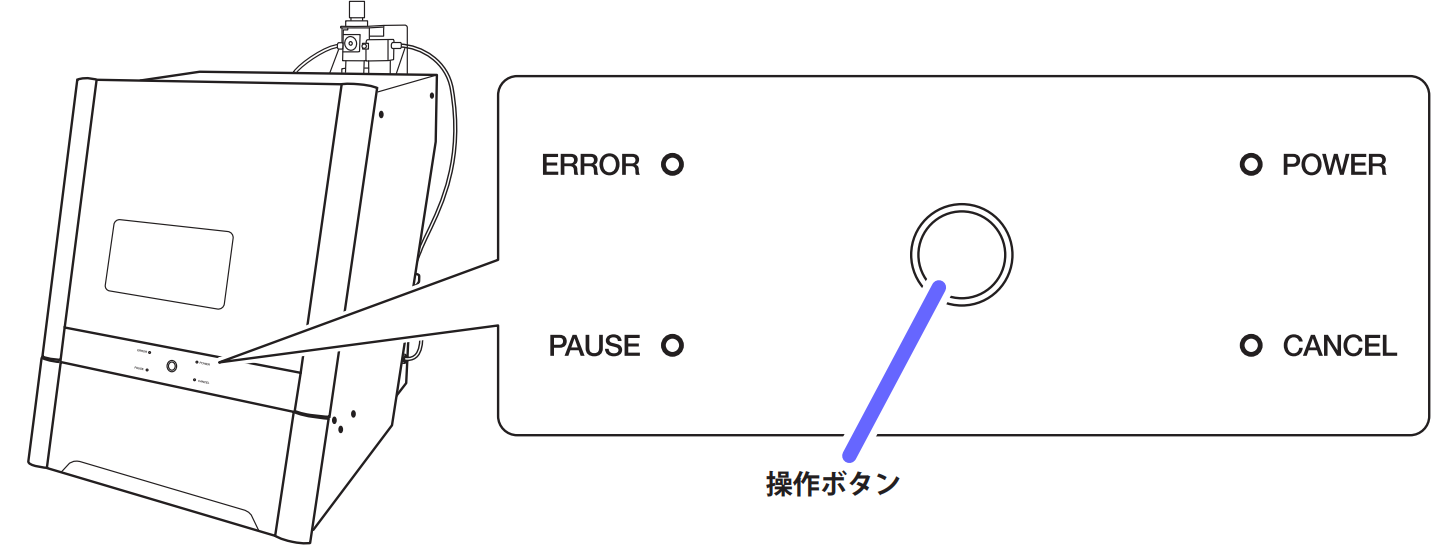

▶ビルトインパネルで加工を一時停止する / 中止する 一時停止する場合:ビルトインパネルの操作ボタンを短く押してください。 |
待機中の加工データを削除する
操作対象の機体を選択する。

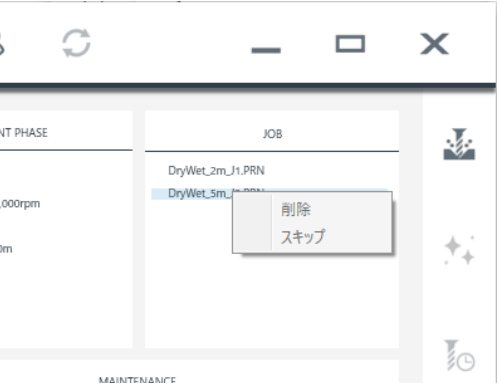

出力リストにある削除したい加工データをマウスの右ボタンでクリックし、「削除」をクリックする。
削除できるのは待機中の加工データ(JOB の上から 2 番目以降の加工データ)だけです。
