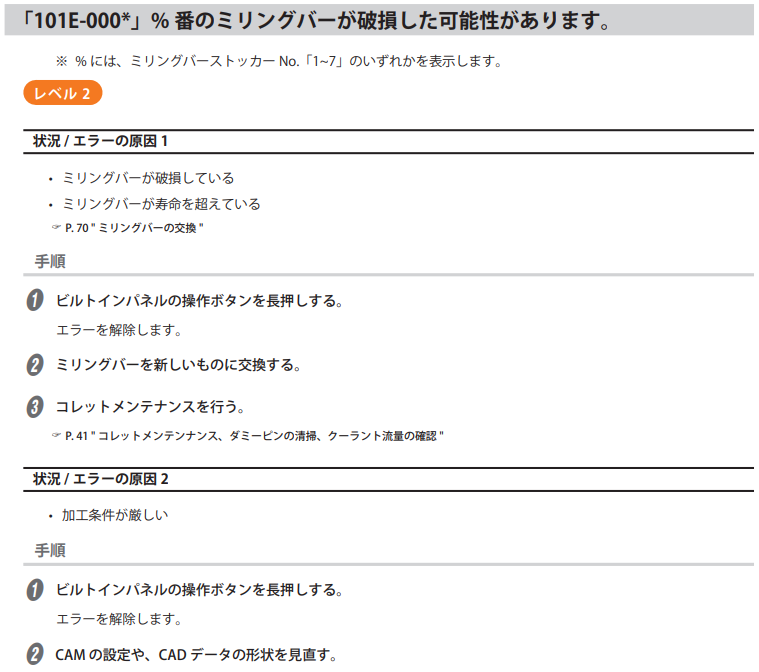

101E-000*_101D-010*_%番のミリングバーが破損した可能性があります <DWX-42W>

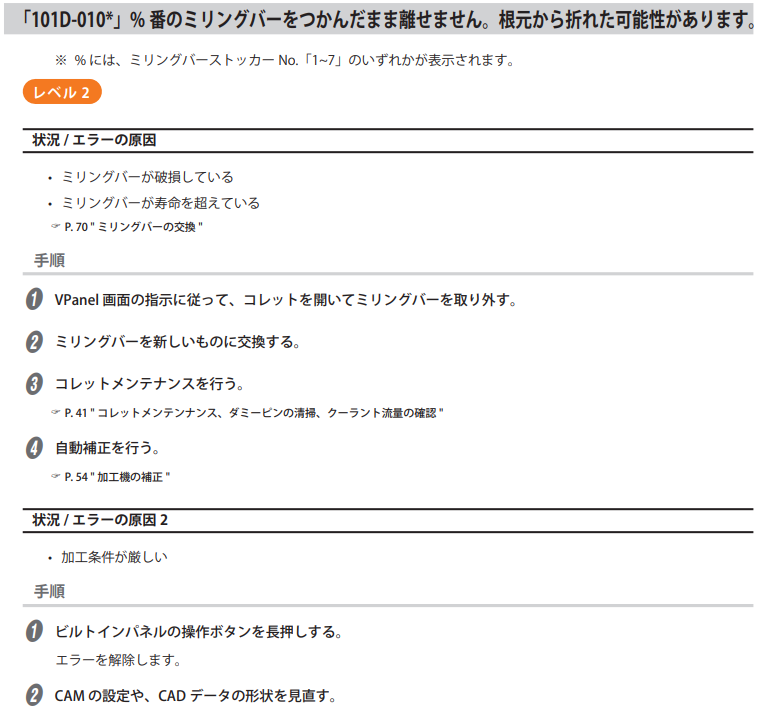

☞ユーザーズマニュアルのページをご案内しています。

▶ミリングバーを把持したままの場合は、まず材料を外してVPanelの_設定→メンテナンス→コレット開をクリックし動作が終わったら手で取り外しください。

想定される原因

一番多い原因はミリングバーの摩耗です。交換してお試しください。

細いミリングバーが折れた場合、先に加工する太いミリングバーが摩耗して充分切削できないため、削り代が大きくなり、細いミリングバーが折れるケースがありますので、太いミリングバーの確認も行ってください。

※ミリングバーは消耗品です。

ミリングバーの想定時間内であっても加工条件や、材料の種類などで消耗が早まることがあります。ミリングバーが折れるまで使用するとスピンドルやコレット、モーターへの負荷が高くなり機体トラブルが増えることが考えられます。

⑴ミリングバーをチャックする(掴む)部品、コレットの中に加工くずが固着している

▶コレットを取り外し内部の清掃をする。

⇩参考動画

⑵ミリングバーと材料が合っていない

▶ミリングバーの種類、材料の種類や大きさの確認をお願いします。

⑶加工条件が厳しい

▶送り速度(オーバーライド)の設定、CAMデータの見直しをお願いします。

⑷スピンドルの取り付け不備

▶スピンドルベルトが張っているか、ガタツキなく、きちんとネジは止まっているかご確認ください。

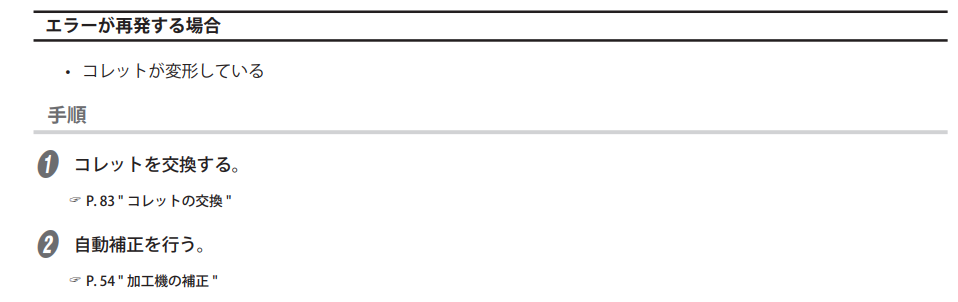

⑸コレットの変形、ヒビ、欠け

▶コレットの交換をしてください。(コレットは消耗品です)

※コレットはミリングバーと同じように販売店にご注文ください。

※スピンドル交換いただくとコレットも付属しております。

▶エラーが再発する場合はコールセンターへご連絡ください。
