加工データファイルの操作について<DWX-53DC>
加工データを送信して加工を開始する方法
※ 加工データの出力には、市販 CAM ソフトウェアもご使用いただけます。ご使用いただける CAM ソフトウェアについては、本機をお買い上げの販売店または当社サイト (https://www.dgshape.com/) までお問い合わせください。
|
▶本機はCAMデータを送信すると、加工する材料に合わせて空気圧力の強弱を自動で切り替えます。 ▶必ず集塵機を動作させてください。加工くずやワーク（材料）は発火します、人体に害があります。 ▶加工くずを掃除機で吸い取らない。一般の掃除機で細かい粉を吸うと、発火や爆発の恐れがあります。 |
①加工データの設定を確認する

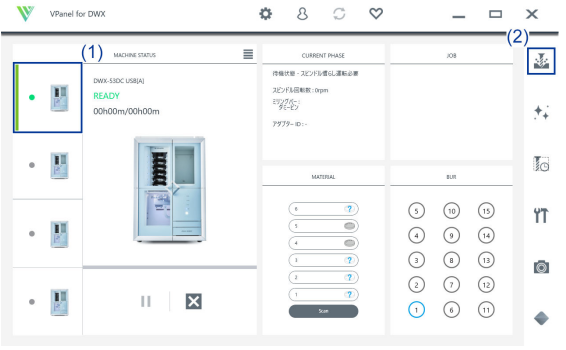

②[ ファイル出力 ] ダイアログを開く。VPanel のメイン画面で操作する機体を選択する。
をクリックする。[ 開く ] ダイアログが表示されます。
③加工データを選択し、「開く」をクリックする。

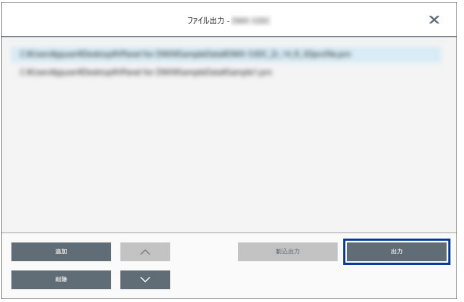

選択した加工データが [ ファイル出力 ] 画面のデータリストに表示されます。
加工データを連続して出力したい場合は、[ ファイル出力 ] 画面の「追加」をクリックして、ファイルを追加します。
加工機にワークとミリングバーがセットされていることを確認する。
④[出力]をクリックする。
|
▶データリストの順番を変える データリストで加工データを選択し
▶データリストから加工データを削除する データリストで加工データを選択し「削除」をクリックすると、出力リストから削除できます。
▶ドラッグ＆ドロップで加工データを追加する メイン画面と [ ファイル出力 ] 画面に加工データをドラッグ＆ドロップすると、データリストに追加できます。
▶共有サーバーから加工データをVPanelへ出力する場合には、一旦コピーを作成しPCローカルに置いてからVPanelへ表示させてください。 |

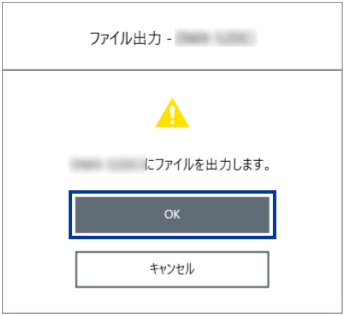

⑤「OK」をクリックする。
メイン画面の[JOB]に出力した加工データが表示され、加工を開始します。
|
▶加工中は、ミリングエリアカバーまたはツールエリアカバーを開けないでください。加工中にミリングエリアカバーまたはツールエリアカバーを開けると、安全のために本機は非常停止します。次のリンク先を参照して、エラーを解消してください。
▶[1050-****][バーコードの読み取りに失敗しました。]と表示された場合は、アダプターのバーコードを読み取れないため出力を開始できません。付属品のお手入れ用の布でバーコードセンサーとアダプターのバーコードをきれいに拭いてください。その後、はじめから出力をやり直してください。 |
加工の中止とキャンセル方法
出力を中止する
VPanel のメイン画面で、出力を中止する機体を選択する。

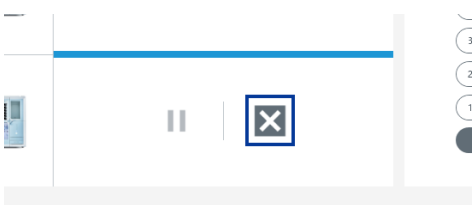

をクリックする。

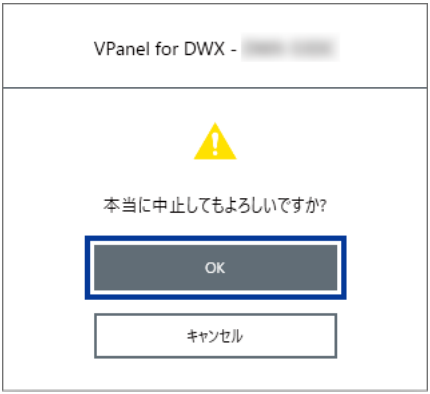

[OK]をクリックする。加工データの出力が中止されます。
出力リストから待機中の加工データを削除する方法
VPanel のメイン画面で、出力リストを編集したい機体を選択する。
出力リストから削除したい加工データを右クリックする。
[削除]をクリックする。
削除できるのは、待機中の加工データだけです。出力リストの一番上に表示されている加工データは、加工中のため削除できません。
|
▶ビルトインパネルで加工を一時停止する / 中止する 一時停止する場合：ビルトインパネルの操作ボタンを短く押してください。 |
