コレット清掃 ZS-52D<DWX-52DC/DCi>

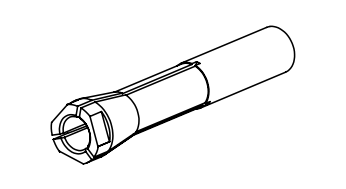

コレット（ミリングバーを掴む部品）

コレットの内部や溝部に切削粉が入り込むと、把持力（ミリングバーを掴む力）が低下して不具合が発生する事があります。

取り外したコレットとコレットを取り外した後のスピンドル内部を綿棒などで清掃してください。

コレットに傷ができないように、また水分があると錆の原因となるため乾いた綿棒がお勧めです。

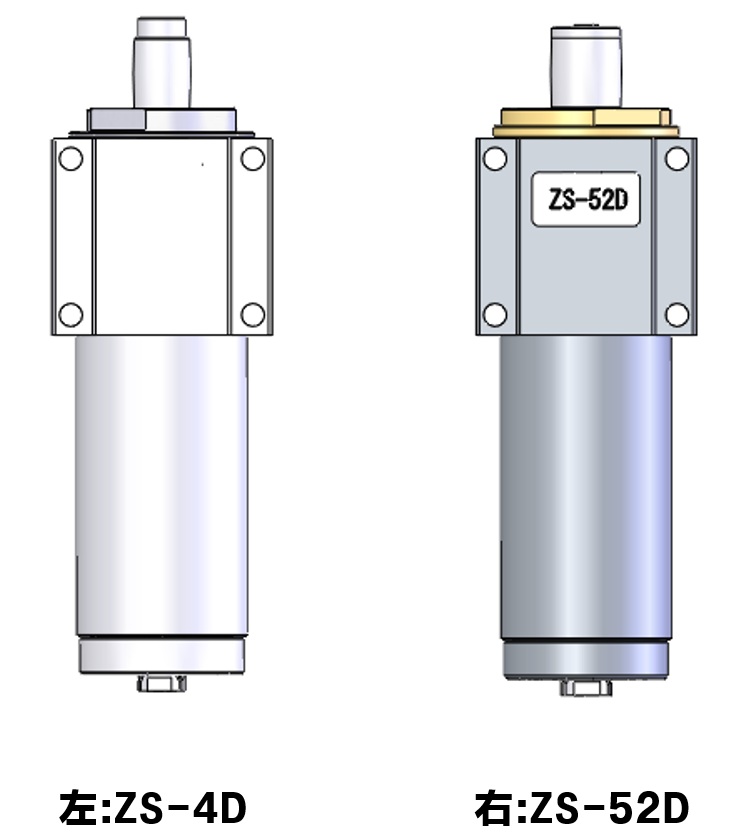

スピンドルは2種類あります。このページでは「ZS-52D」のコレットを取り外して清掃方法をご案内します。

交換作業に使うもの

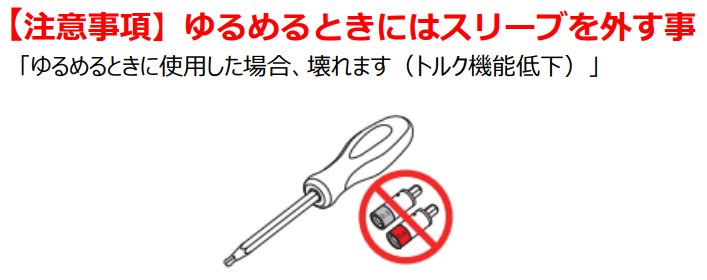

参考：トルクスリーブの扱い方

コレットを取り外す。
1.　本体の電源スイッチをオンにする。
スピンドルユニットにミリングバーがついたままになっていた場合は、電源がオンのあとで本体の操作ボタンを押してください。ミリングバーを ATC マガジンに返却します。

2.　Vpanel を表示する。
タスクトレイにある VPanel アイコンをクリックしてください。VPanel が表示されます。
VPanel が正しく表示されない場合は、本体付属の取扱説明書をご確認ください。

3.　コレットを交換する機体を選ぶ。
⑴VPanel のメイン画面で操作する機体を選択する。
複数台接続している場合は、アイコンをクリックして機体を切り替えます。

2 かをクリックする　

「設定」画面が表示されます。

4.　スピンドルユニットの位置を調整する。

①「メンテナンス」タブをクリックする。
②「コレット開」をクリックする。

③「OK」をクリックする。
スピンドルユニットが所定の場所まで移動し、コレットが開きます。
④ 動作完了の画面が表示されたら、［OK］をクリックする。

5.　フロントカバーを開ける。

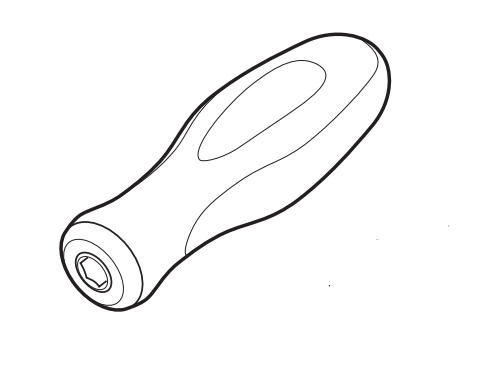

6.　トルクドライバーにコレット着脱治具を取り付ける。
①トルクドライバーのビットとスリーブを取り外す。
②トルクドライバーにコレット着脱治具を取り付ける。

7.　コレットを取り外す。

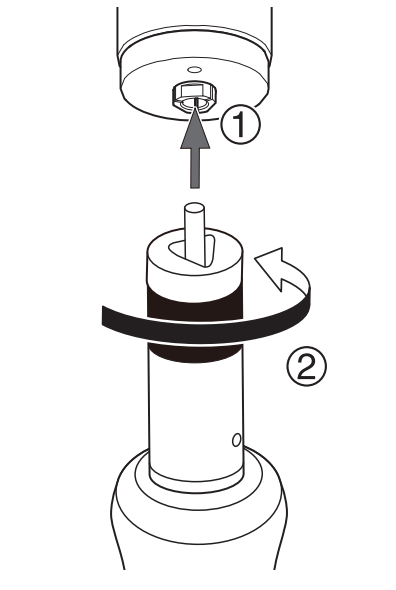

①トルクドライバーに付けた、コレット着脱治具をコレットに差し込む。
コレット着脱治具の三角のくぼみに、コレットをはめ込みます。
コレット着脱治具の突起がコレットに入らない場合は、「4.　スピンドルユニットの位置を調整する」の操作をもう一度行ってください。
② トルクドライバーでコレットを緩める。
③コレットを矢印の方向に回して取り外す。

機体の外であればコレットをエアーで吹いたり、目視して綿棒で清掃が可能です、スリット部分に切削粉が入り込んで固まっていませんか。

コレットの取り付け

1.コレットに薄くグリースを塗る。

参考：コレットへグリースを塗布

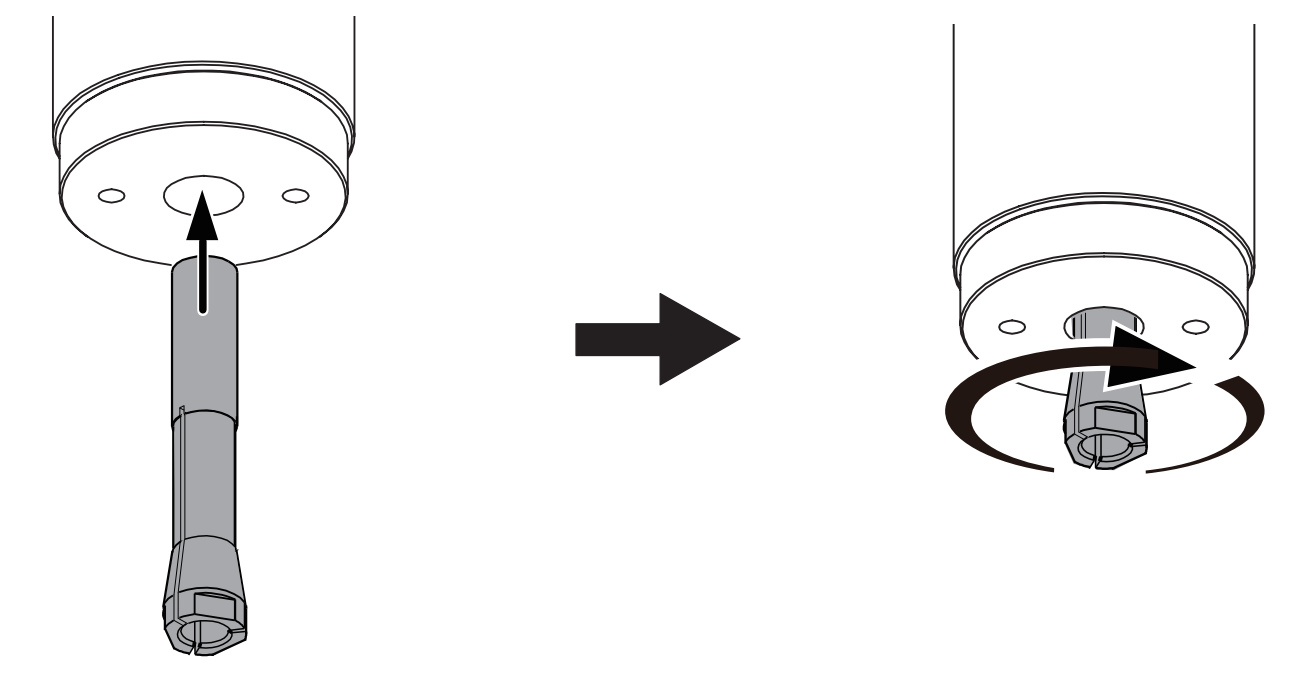

2.コレットを差し込み、矢印の方向に 1 周回す。

3.コレットを取り付ける。

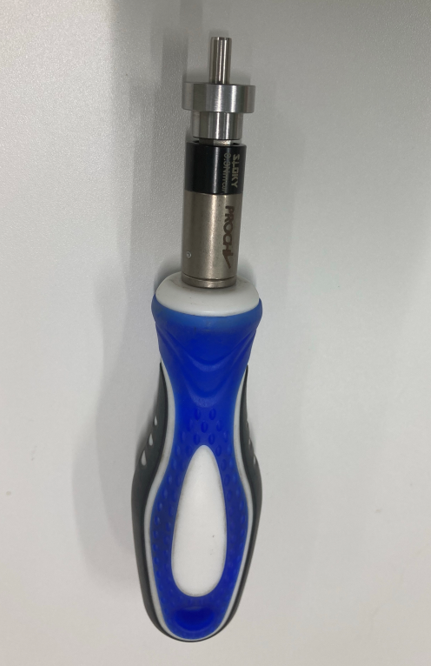

①0.3Nmのトルクスリーブとコレット着脱治具をドライバーに取り付け、コレットに差し込む。
コレット着脱治具の三角のくぼみに、コレットをはめ込みます。
②トルクドライバーでコレットを締める。
トルクドライバーから音がするまで締めてください。

4.トルクドライバーを取り外し、フロントカバーを閉める。

5.コレットを閉じる。
①VPanel を表示し、 をクリックする。
「設定」画面が表示されます。

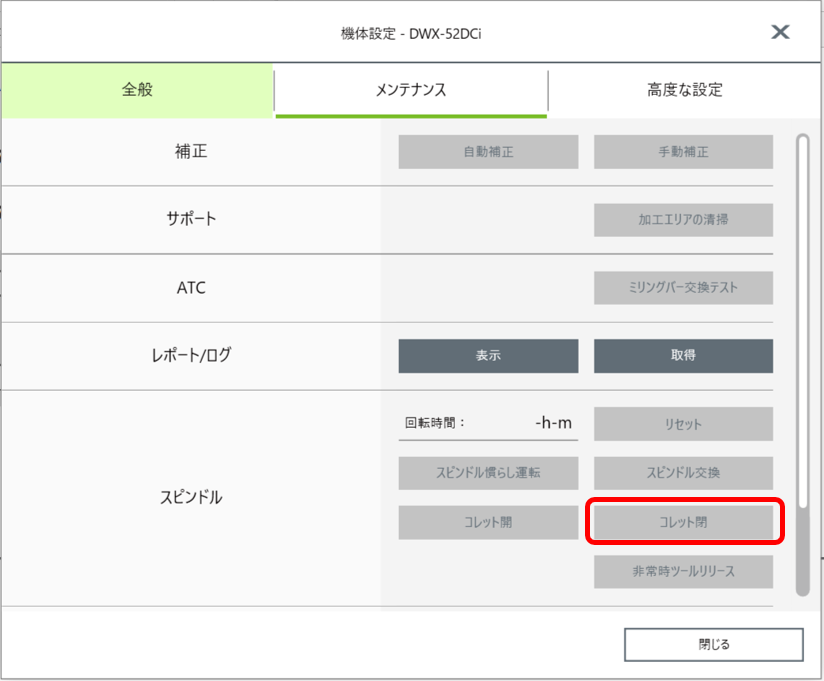

②「メンテナンス」タブの [ コレット閉 ] をクリックする。

コレットの変形、ヒビ、欠けがある場合はコレットの交換をしてください。

コレットの交換をしてください。(コレットは消耗品です)

コレットはミリングバーと同じように販売店にご注文ください。

スピンドル購入いただくとコレットも付属しております。
