ディスクチェンジャーの高さ調整方法<DWX-52DCi>

DWX-52DCiのみ可能です・DWX-52DCについては非対応です。

ディスク交換が正常に動作できなくなった場合に、本機能でアダプター着脱時のチェンジャー L 軸の高さの調整ができます。

※角度の調整はできません　高さの調整のみ、材料ストッカー側とクランプ両方可能。L軸の高さ調整。

材料の付いていない空のアダプターをご準備ください。

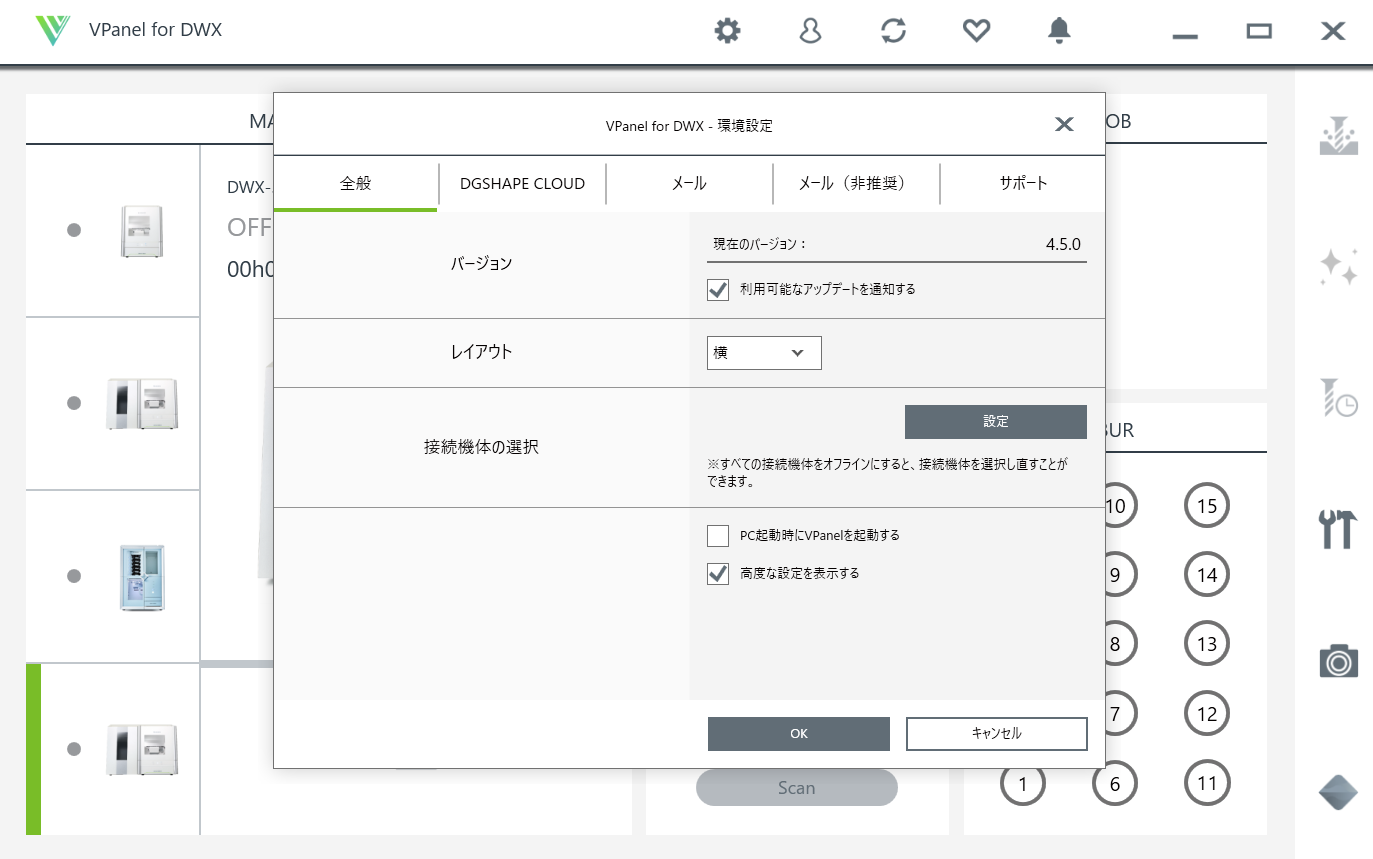

条件：環境設定（ギアマーク）➡全般タブ➡高度な設定☑である事

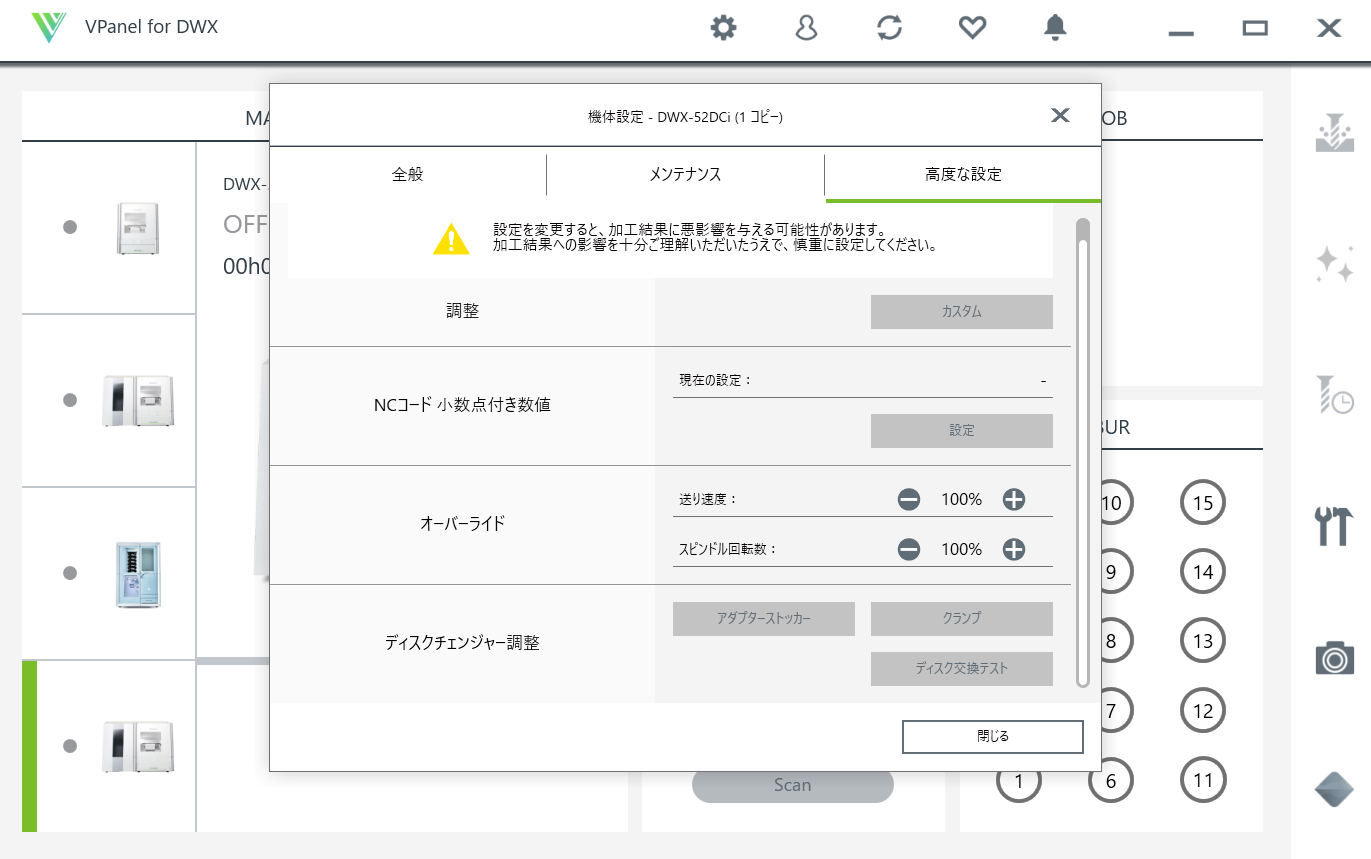

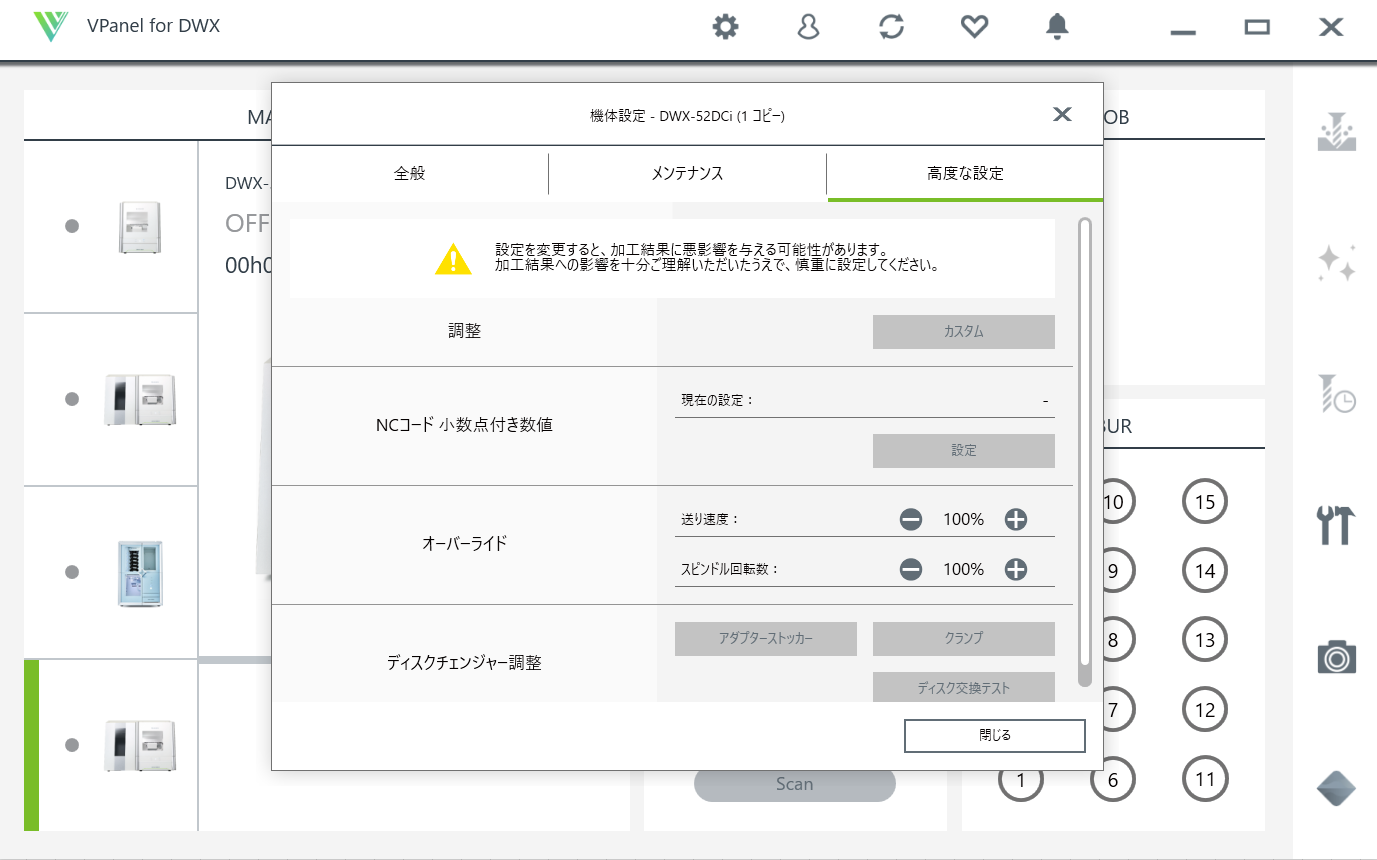

機体設定➡高度な設定➡ディスクチェンジャー調整

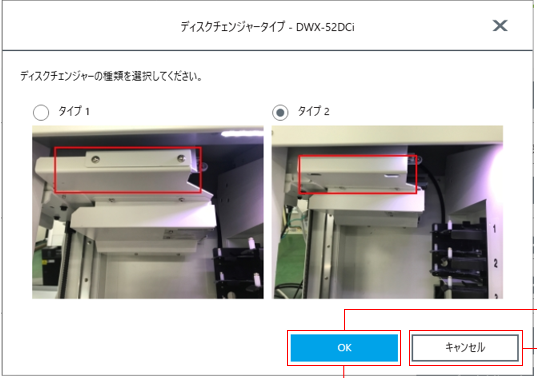

チェンジャーの種類を選択します。

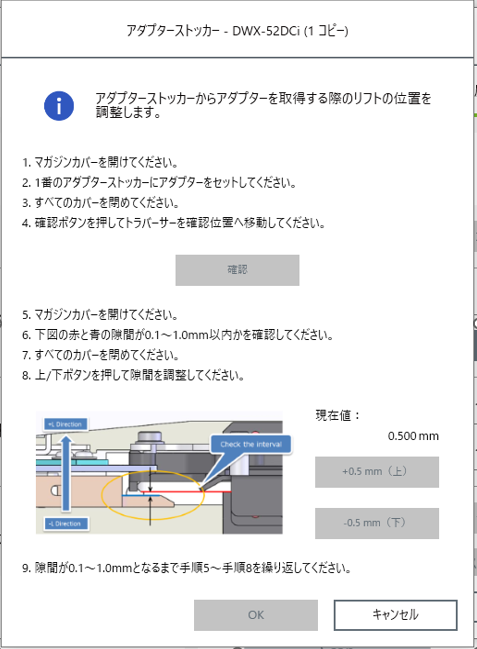

①アダプターストッカー調整

アダプターストッカーの調整可能範囲

　-1.5 [mm] ～ 1.5 [mm]

※値を変更するとチェンジャーは一度原点に戻ります。動作中はカバーを開けないようにしてください。動作中にエラーが発生すると動作が停止し、エラーメッセージを表示します。

エラーの発生条件：

　●動作中にカバーを開けた

　●調整範囲を超える調整をした（クリックした）

　●機体との通信が切断された（USB切断）

　●その他、機体側で起こりえるエラー発生条件

※エラーが発生した場合

エラー解除のためにすぐに機体を再起動しないように気をつけてください。

再起動前に［キャンセル］ボタンをクリックして元の調整値に戻します。

先に再起動をしてしまうと、元に戻せなくなります。

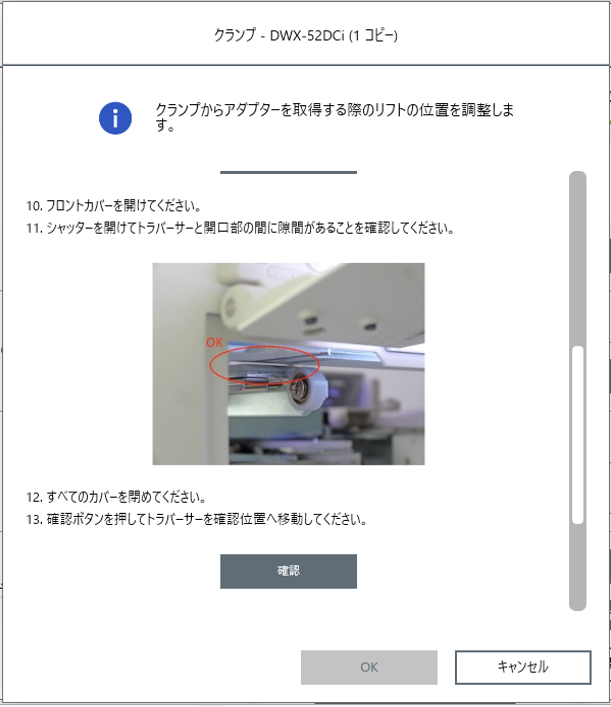

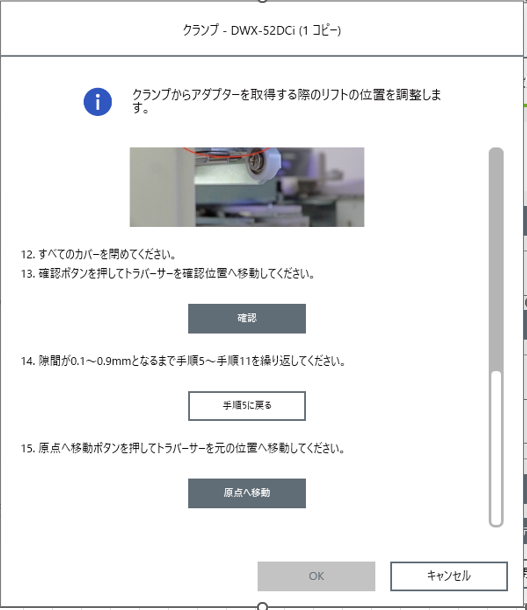

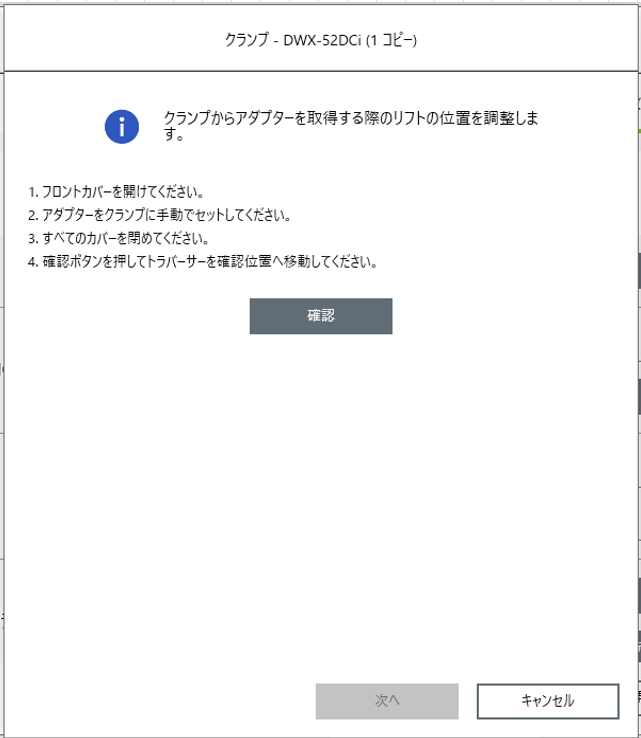

②クランプ調整

※値を変更するとチェンジャーは一回原点に戻ります。動作中はカバーを開けないようにしてください。

クランプの調整可能範囲

タイプ１（初期品リフトボックス）　'-5.0 [mm] ～ 1.5 [mm]

タイプ２（恒久対策品リフトボックス）　'0 [mm] ～ 5.0 [mm]

右側のバーをドラックして画面を下にスクロールさせる

右側のバーをドラックして画面を下にスクロールさせる

最後にアダプター交換テストで動作確認をお願いします。

③アダプター交換テスト

▶エラーが再発する場合はコールセンターへご連絡ください。
