Renfert集塵機　モーターユニットの交換方法

SILENT powerCAM EC (29392000)

モーターユニットの交換方法

▶コンセントを抜いて、集塵ホースを本体から外してください。

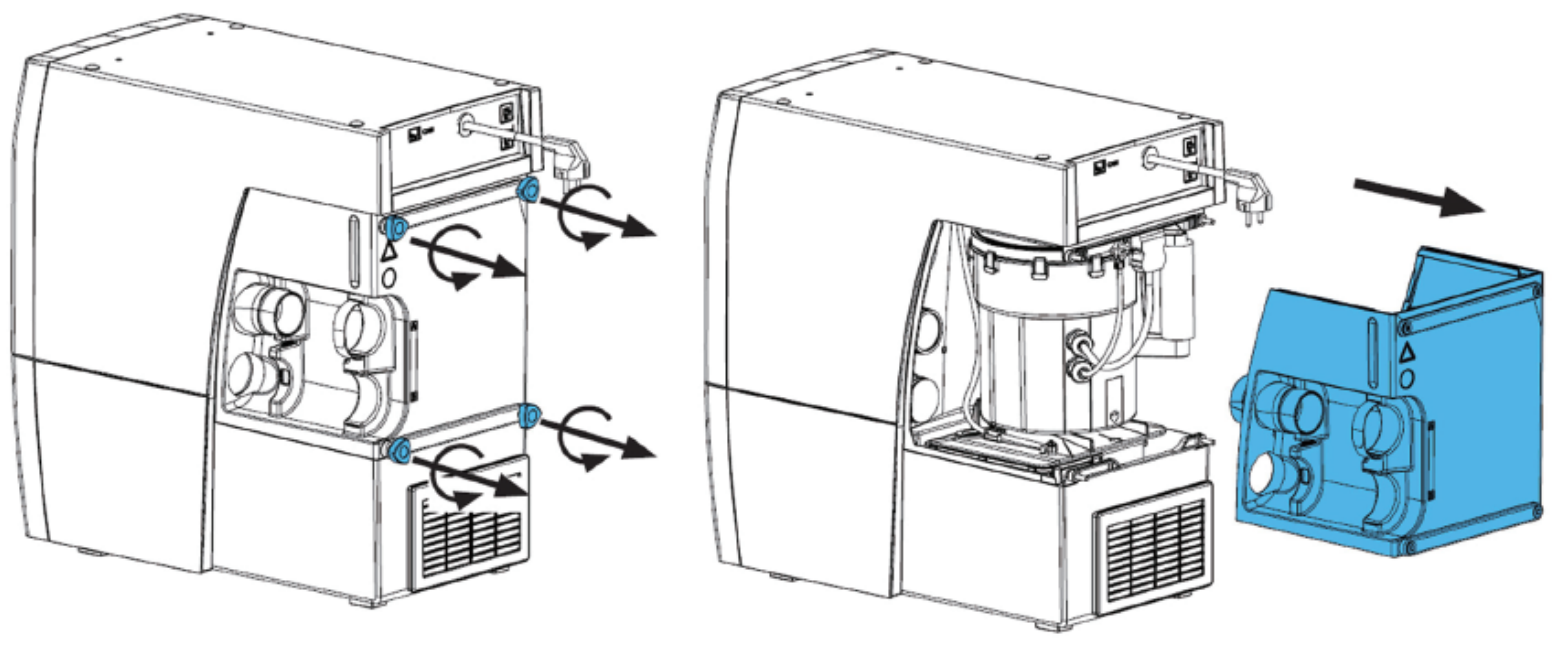

▶裏側のカバーを留めている4箇所のネジを外し、カバーを引き抜きます。

▶本体とモーターを接続しているケーブル2本を、本体から取り外してください。

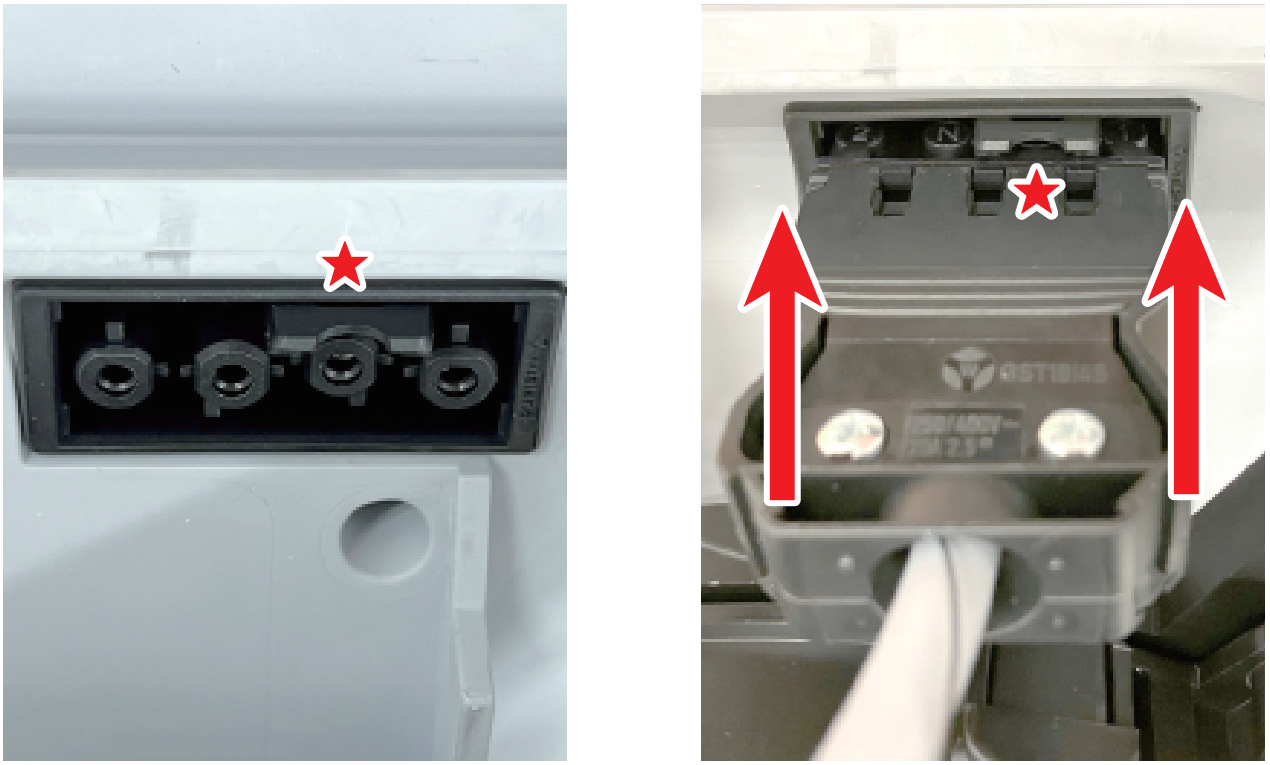

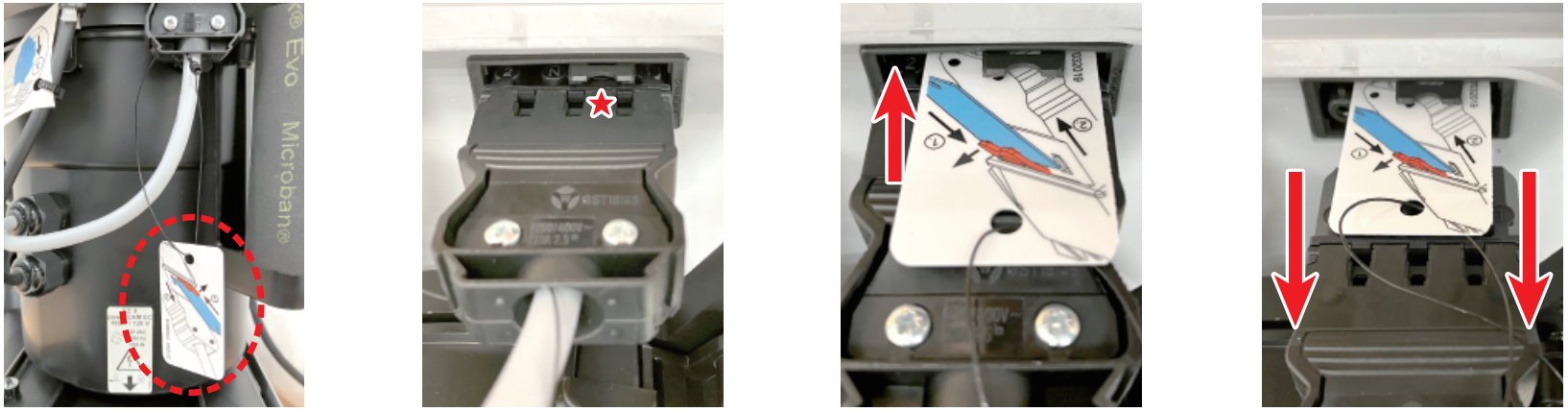

ケーブルに樹脂バンドで留まっているプレートを「★」のツメの位置に合わせて、奥まで差し込んでください。ツメがコネクターから外れますので、そのまま下に引き抜いてください。

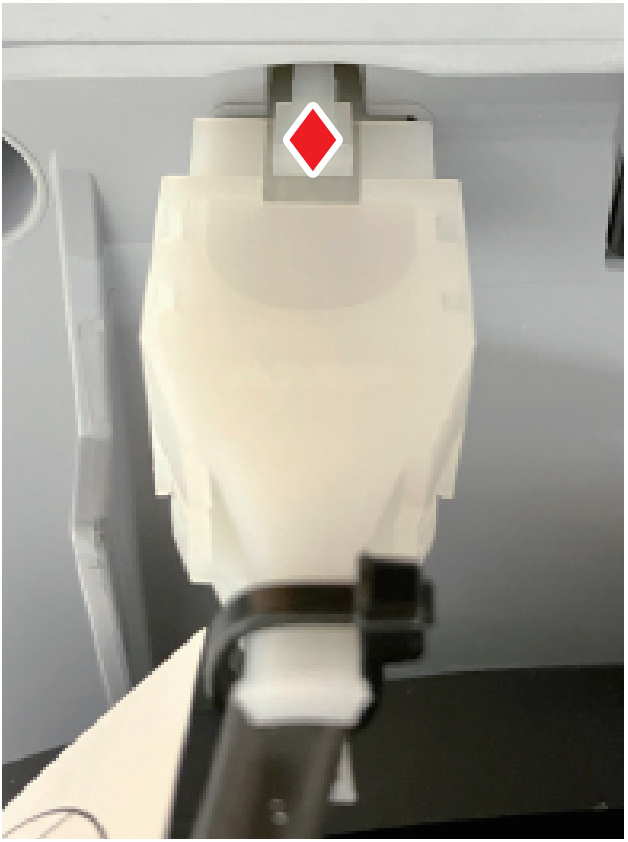

白コネクターの「♦」の部分を押すと、ツメが本体から外れてコネクターを引き抜けるようになります。「♦」の部分を押したまま下に引き抜いてください

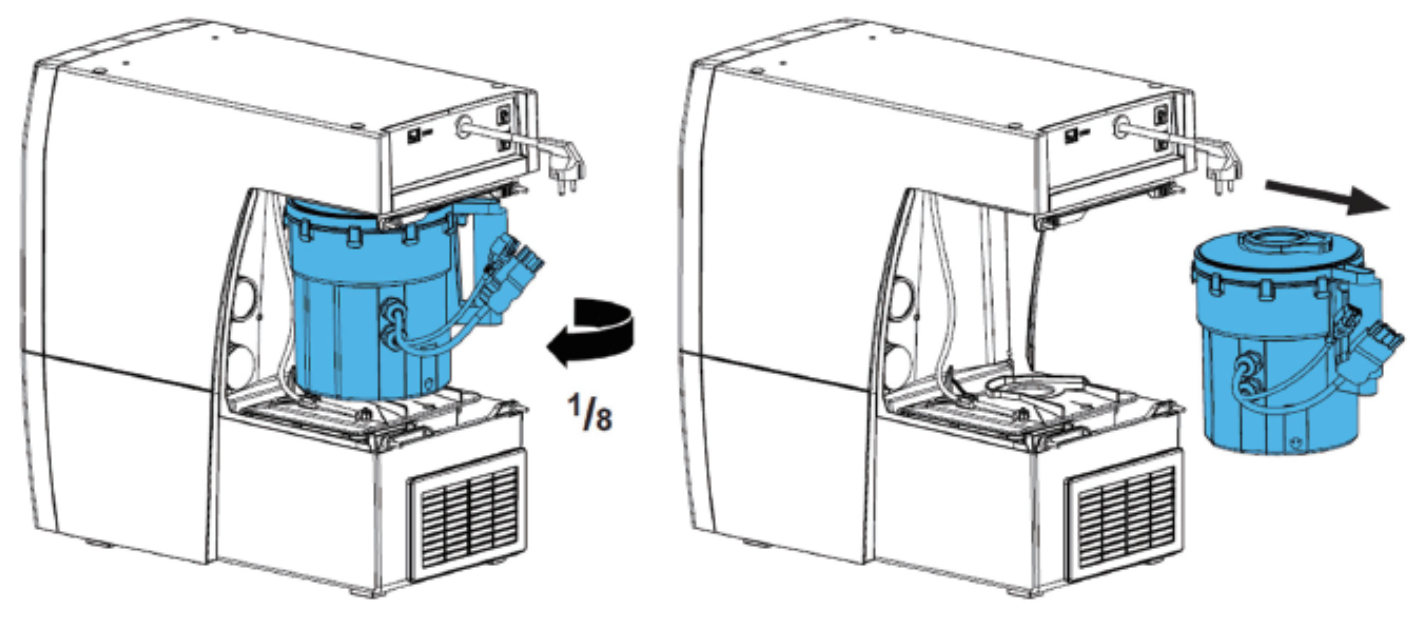

▶モーターを取り外します。

時計回りに1/8回転させてから、手前に引き抜きます。

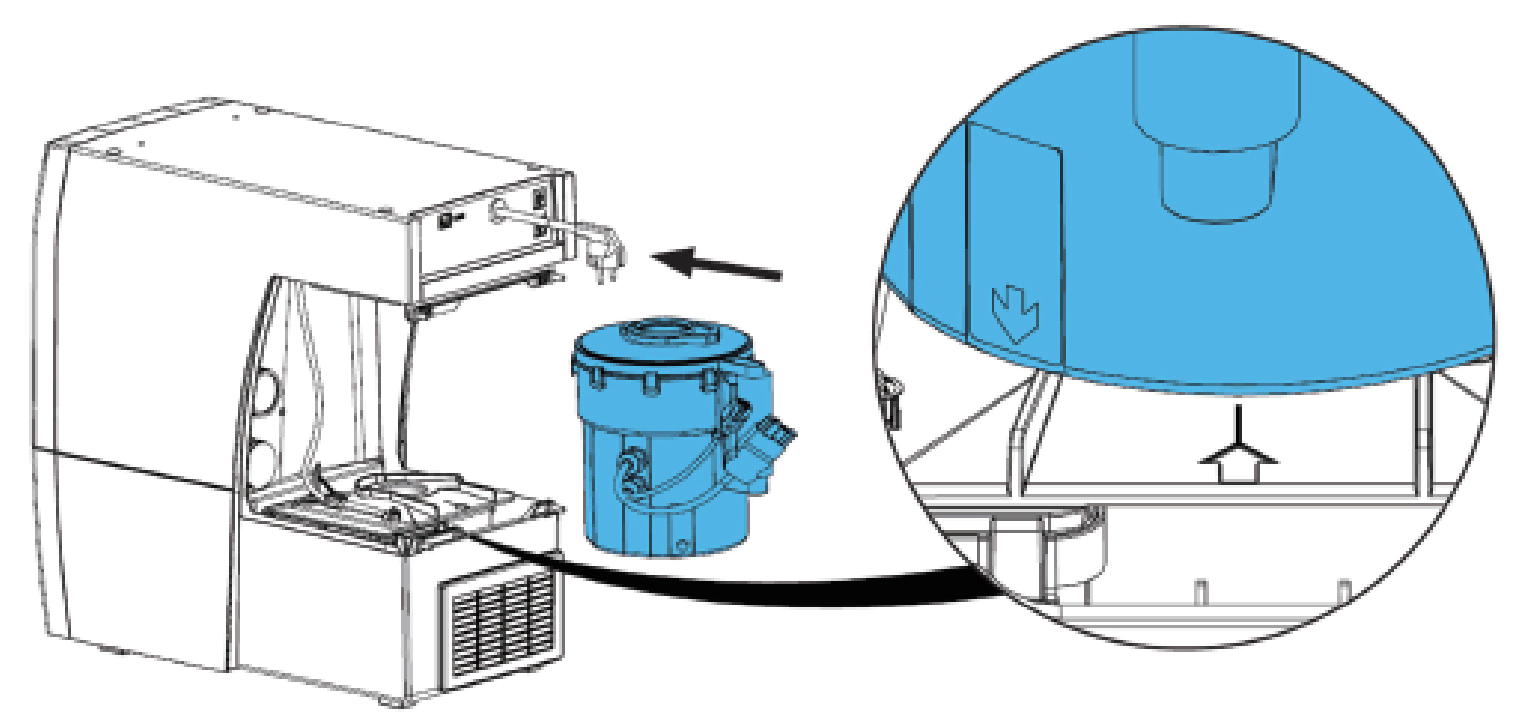

▶新しいモーターを取り付けます。

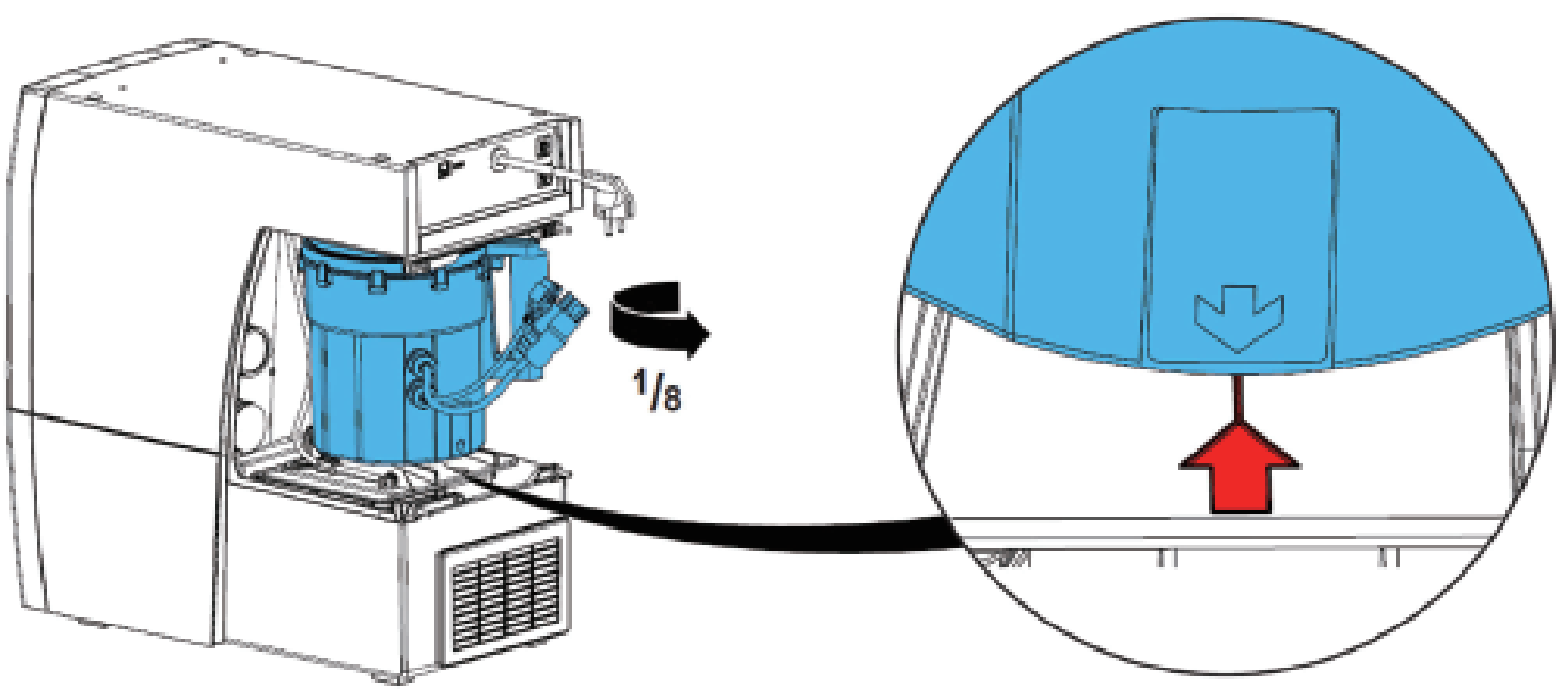

引き抜いた時と同じ向きに合わせて奥まで入れて、反時計回りに1/8回転させて矢印の位置を合わせます。

▶新しいモーターと本体を、ケーブルで接続します。

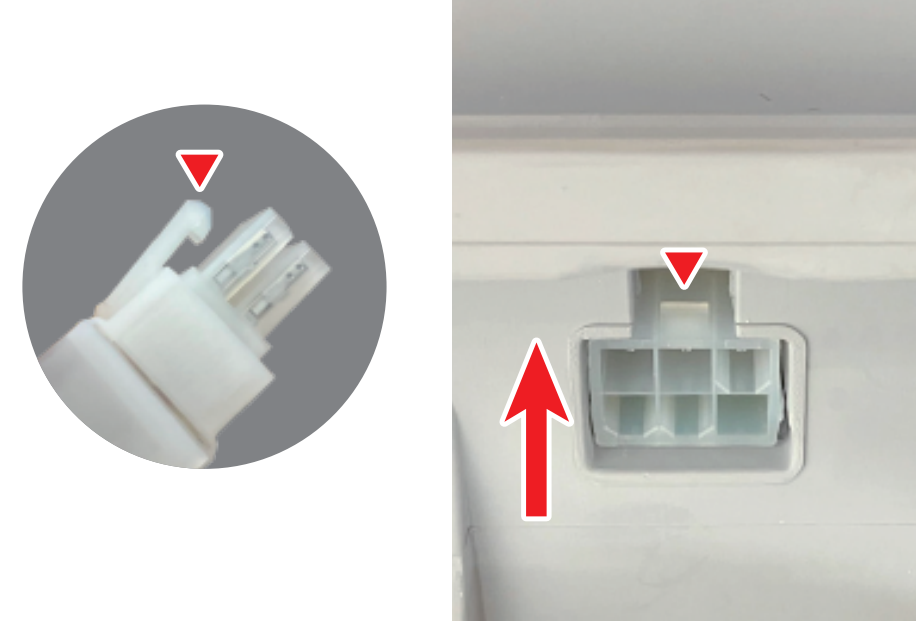

いずれも「★」ならび「▼」のツメが “カチっ” と音がして嵌まるまで、しっかりと差し込んでください。

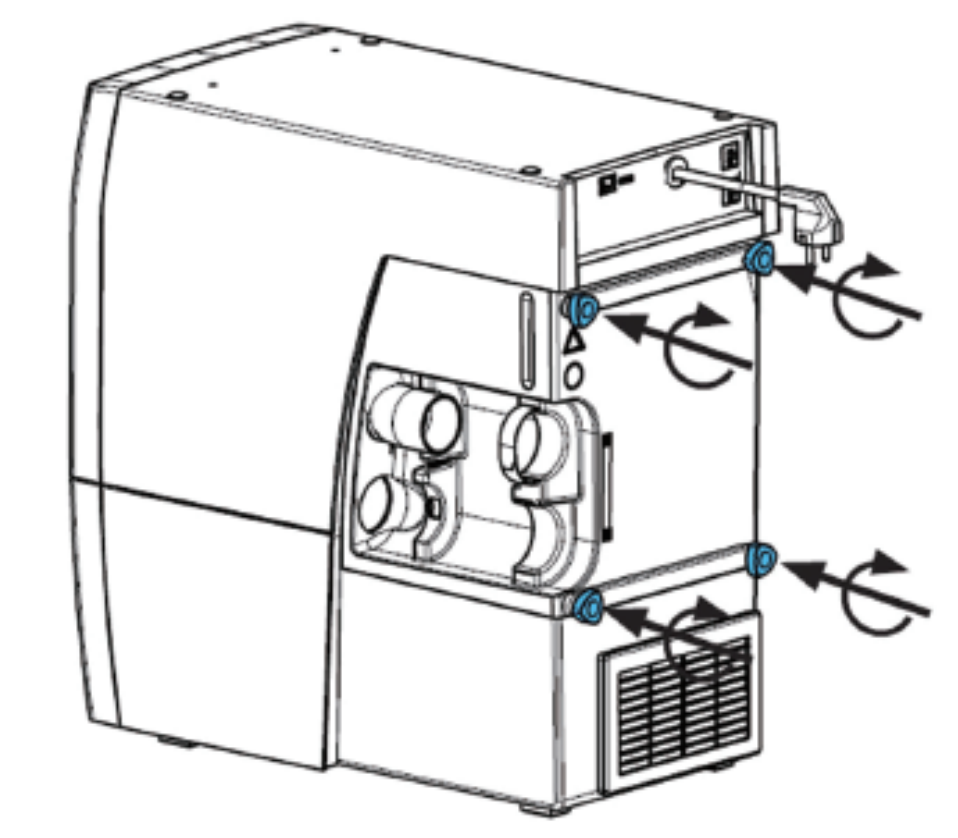

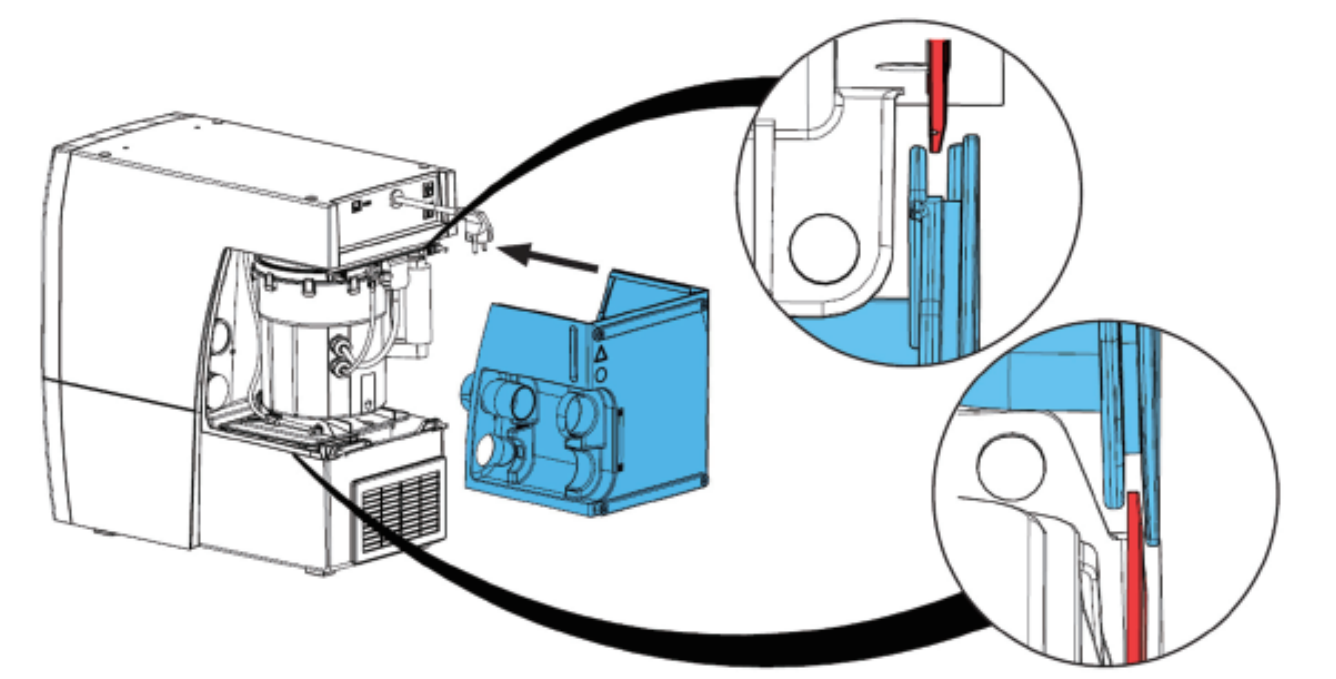

▶本体とカバーの凹凸を合わせて取り付けて、ネジを締め直して固定してください。
　最後に集塵ホースをつないだら、交換は終了です。
