加工データファイルの操作について<DWX-53D>
加工の開始
加工データを送信して加工を開始する
加工データの出力は、市販の CAM ソフトウェアもご使用いただけます。ご使用いただける CAM ソフトウェアについては、本機をお買い上げの販売店または当社コールセンターまでご連絡ください。
警 告 必ず集塵機を動作させる。 |
警 告 加工くずを掃除機で吸い取らない。 |
警 告 加工用工具やワークは、しっかりと固定する。固定後は、スパナなどの取り忘れがないか確認する。 |
警 告 作業場所に火気を持ち込まない。 |
手順
1. 加工データの設定を確認する。
2. VPanel を表示する。
3. [ファイル出力]画面を開く。

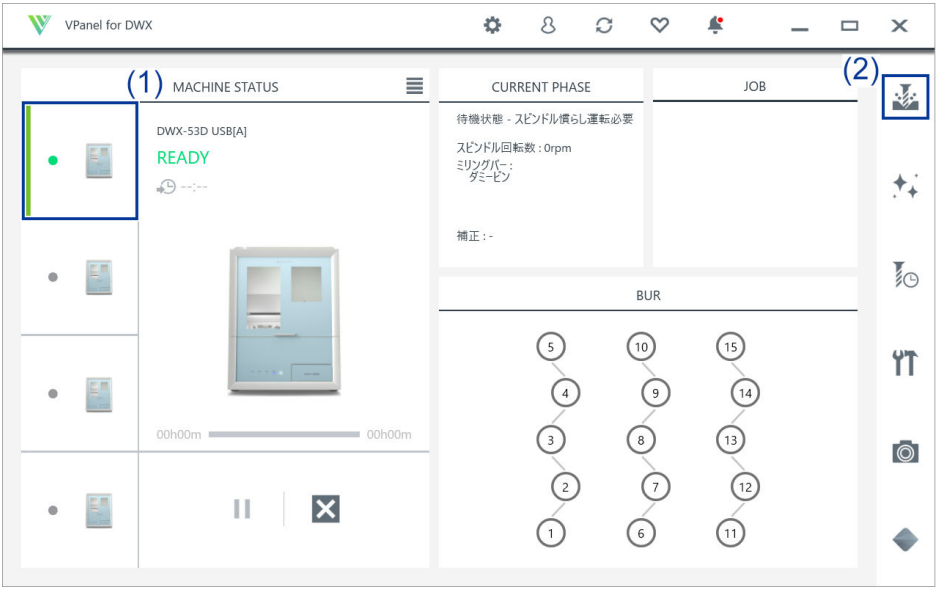

(1) VPanel のメイン画面で操作する機体を選択する。
機体を複数台接続している場合は、[MACHINE STATUS]で操作する機体の画像をクリックして操作対象を切り替えます。
(2) をクリックする。
[開く]画面が表示されます。
4. 加工データを選択し、[開く]をクリックする。

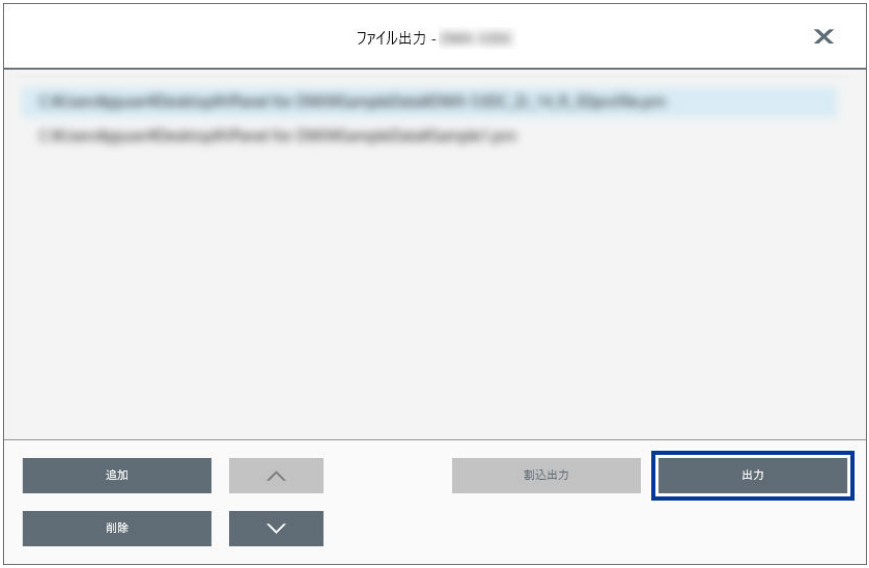

選択した加工データが[ファイル出力]画面のデータリストに表示されます。加工データを連続して出力したい場合は、

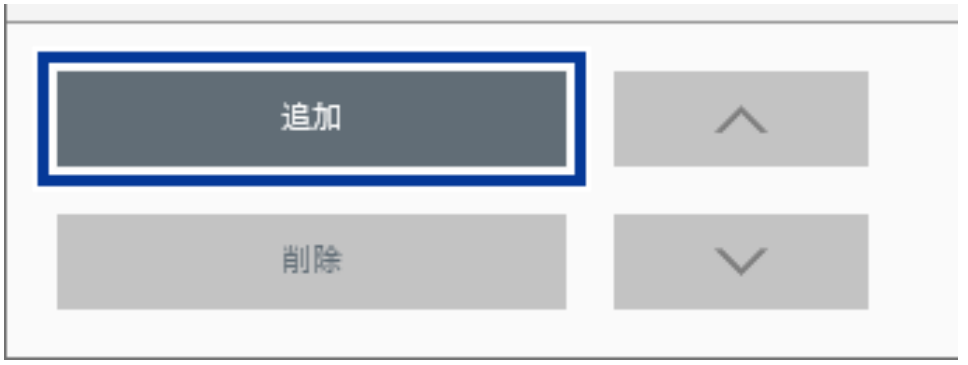

[ファイル出力]画面の[追加]をクリックして、ファイルを追加します。
メ モ 異なるファイル形式の加工データは連続して出力できません。 |
5. 加工機にワークとミリングバーがセットされていることを確認する。
メ モ • データリストの順番を変える |

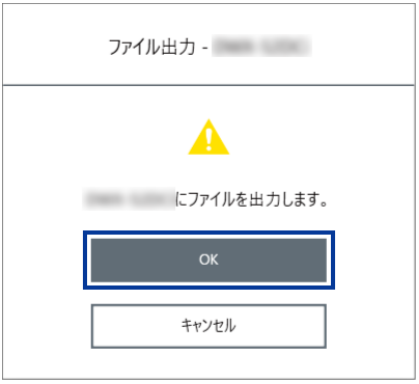

7. 確認画面で[OK]をクリックする。

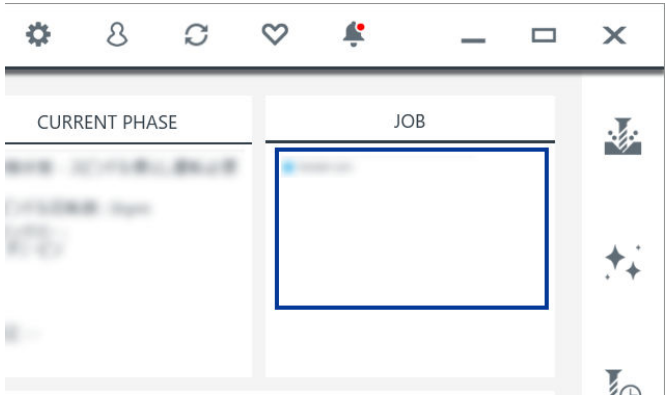

メイン画面の[JOB]に出力した加工データが表示され、加工を開始します。
重 要 加工中はフロントカバーを開けないでください。 |
