101E-****_ミリングバーが破損した可能性があります <DWX-52D>

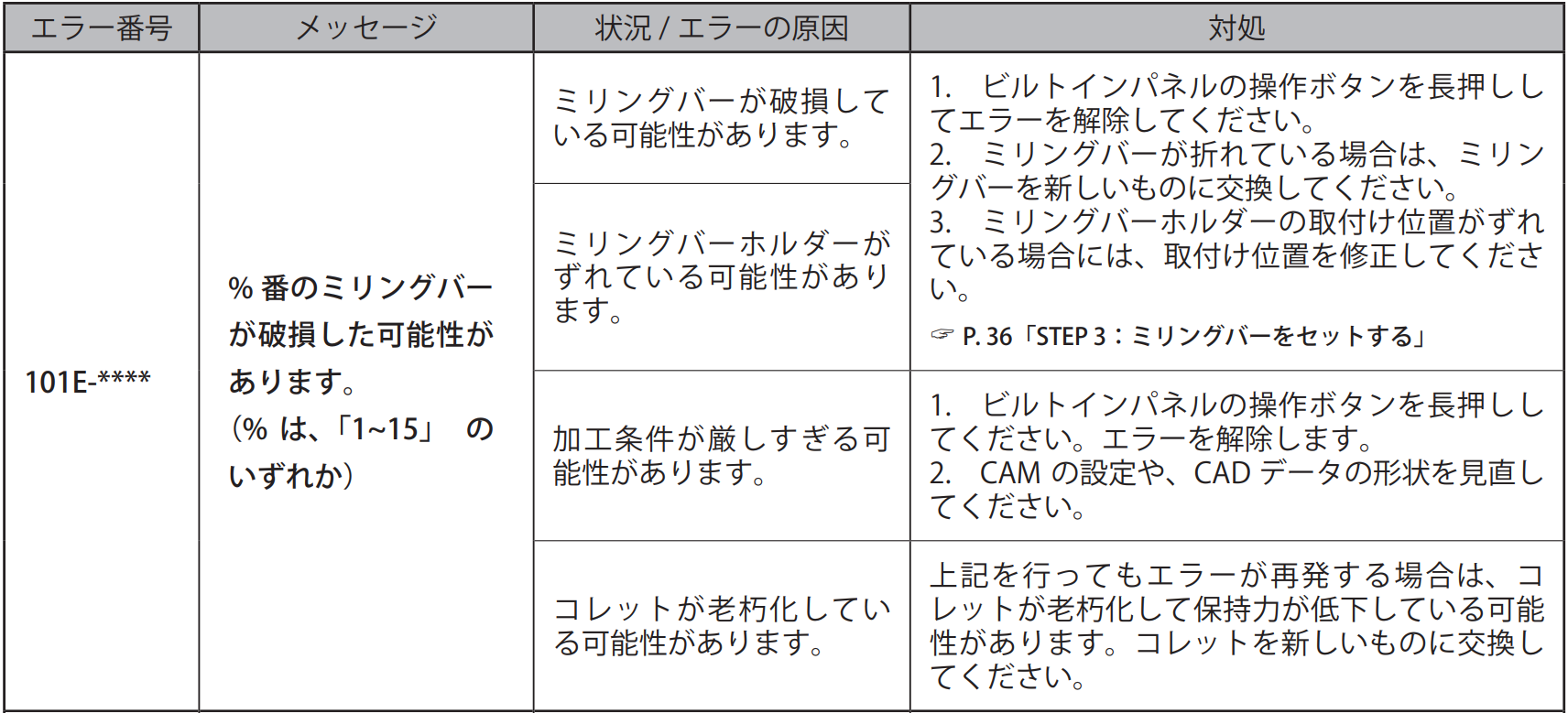

☞ユーザーズマニュアルのページをご案内しています。
ミリングバーを把持したまま停止の場合は、まず材料を外してVPanelの_設定→メンテナンス→コレット開をクリックし動作が終わったら手で取り外しください。
▶ミリングバーが折れていないのにこのエラーが出る時はこちらの処置をお試しください。
想定される原因
▶一番多い原因はミリングバーの摩耗です。新品に交換して加工を行ってみてください。
細いミリングバーが折れた場合、先に加工する太いミリングバーが摩耗して充分切削できないため、削り代が大きくなり、細いミリングバーが折れるケースがありますので、太いミリングバーの確認も行ってください。
※ミリングバーは消耗品です。
ミリングバーの想定時間内であっても加工条件や、材料の種類などで消耗が早まることがあります。ミリングバーが折れるまで使用するとスピンドルやコレット、モーターへの負荷が高くなり機体トラブルが増えることが考えられます。
▶指定されたミリングバーを使用してください。
ミリングバーの購入は販売店へご相談ください。
▶アダプターのセット状態
クランプに対してアダプターが奥・手前のどちらかが浮いて斜めに取り付けられていると、アダプターがガタつく為、切削抵抗が高まりミリングバー折れが発生します。
▶自動補正
自動補正のみで改善する可能性があります。
⇩参考動画
▶ミリングバーをチャックする(掴む)部品、コレットの中に加工くずが固着している
コレットを取り外し内部の清掃をする。
⇩参考動画
▶ミリングバーと材料が合っていない
ミリングバーの種類、材料の種類や大きさの確認をお願いします。
▶加工条件が厳しい
送り速度(オーバーライド)の設定、CAMデータの見直しをお願いします。
▶スピンドルやミリングバーホルダーの取り付け不備
スピンドルベルトが張っているか、ガタツキなく、きちんとネジは止まっているかご確認ください。
▶コレットの変形、ヒビ、欠け
コレットの交換をしてください。(コレットは消耗品です)
※コレットはミリングバーと同じように販売店にご注文ください。
※スピンドル交換いただくとコレットも付属しております。
▶エラーが再発する場合はコールセンターへご連絡ください。
