自動補正でエラーが出る <DWX-4>
加工条件やエラーが発生すると加工機の精度が悪化する場合があります。
自動補正を行うことで ATCマガジンや回転軸の位置が補正されます。
▶自動補正を行うとき(不具合を感じない場合は自動補正を実施しないでください)
・機体を設置、又は移動、移設したとき
・スピンドルユニットを交換したとき
・切削位置にズレが発生した場合
・切削結果に段差が発生、Z 方向に穴が開くなどの症状が出た場合
・太いミリングバーが折れた、スピンドルが衝突した等、駆動軸に大きな状激が加わったとき

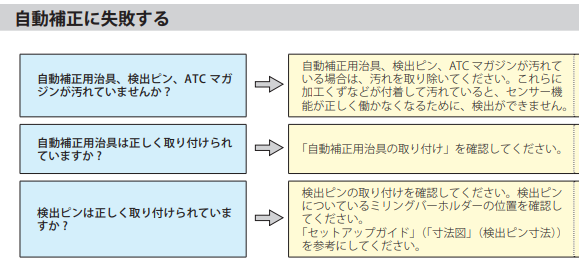

自動補正で何度もエラーが出る場合は下記を確認ください。
一度、自動補正を開始すると完了するまで「自動補正をしてください」が表示され加工再開できません。
・自動補正が完了しない。
・検出ピンの太さが違います。
・検出ピンが長すぎます。
・清掃してくださいの表示で停止する。
・ミリングバー返却の時にツールストッカーの穴の周り金属に擦って異音がする。
検出ピンのホルダーの位置が正しく取り付けられているか確認してください。
清掃のポイント！
加工精度を上げるために値を厳しくしています。
⑴グリスやハンドクリームの付いた手で自動補正治具や検出ピンを触っていませんか。
ウエスやキムワイプなどでよくふき取ってください。
⑵庫内天井、蛇腹部分から切削粉がぱらぱら落ちていませんか。刷毛や筆などで払って集塵してください。
⑶検出ピンの太さや長さに関するエラーは、エラー停止した場所が汚れています、停止した場所の清掃をお願いします。
⑷ツールセンサー周りの清掃を念入りにできていますか。刷毛で払って集塵してください。
⑸ツールストッカーの側面もふき取ってください。
(6)リーフスプリングやリーフスプリングとスピンドルの接点が汚れてもエラーが出ることがあります。
※ウエスに水分がありますとサビの原因になります。
※火気の危険がありますので(無水)アルコールを使用した清掃はマニュアルでは推奨しておりません。
スピンドルが消耗していると、清掃しても導通不良で通らない事やランダムな位置で停止することがあります。清掃してもエラーが出る場合はスピンドル交換が必要な場合もあります。

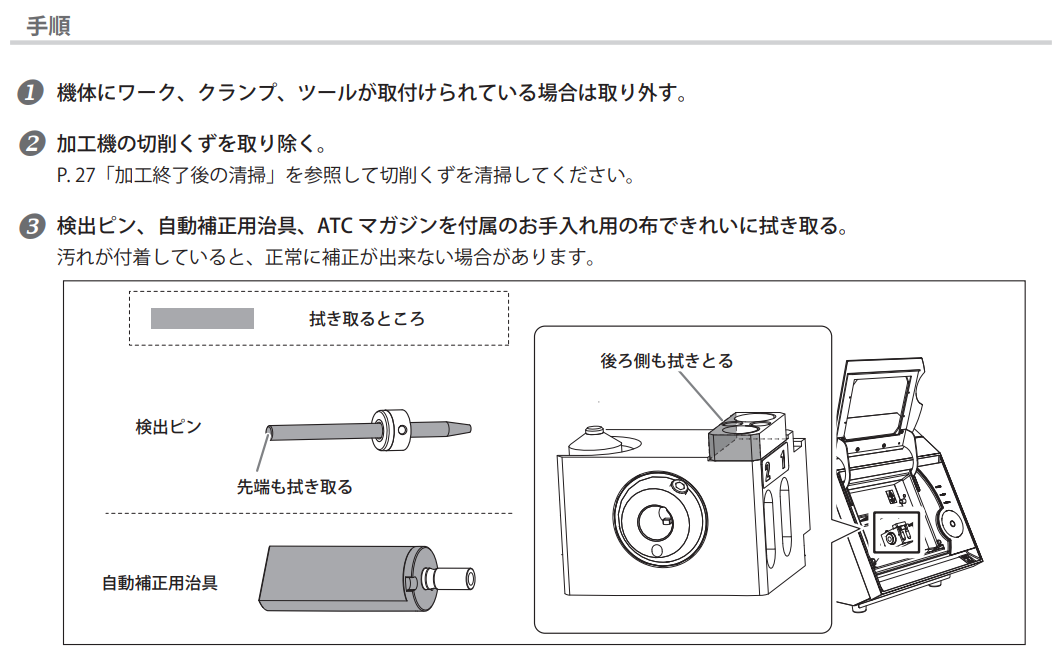

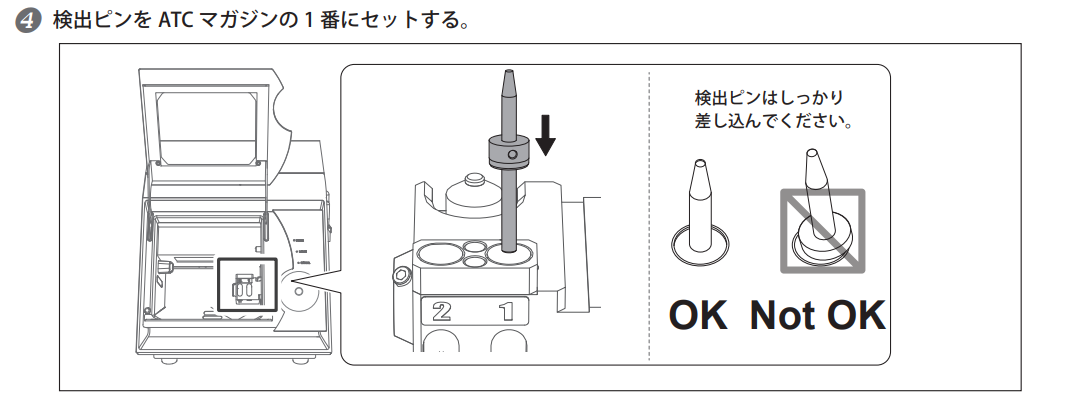

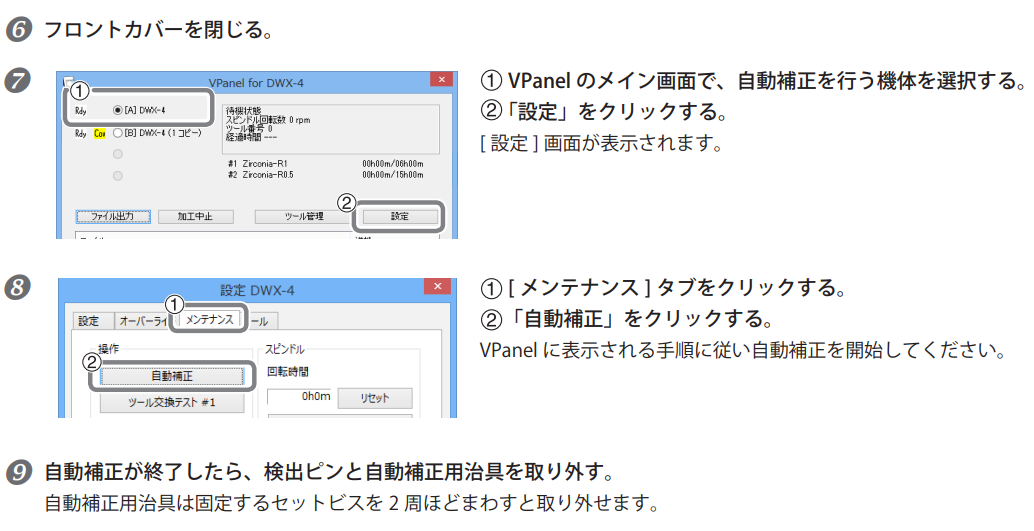

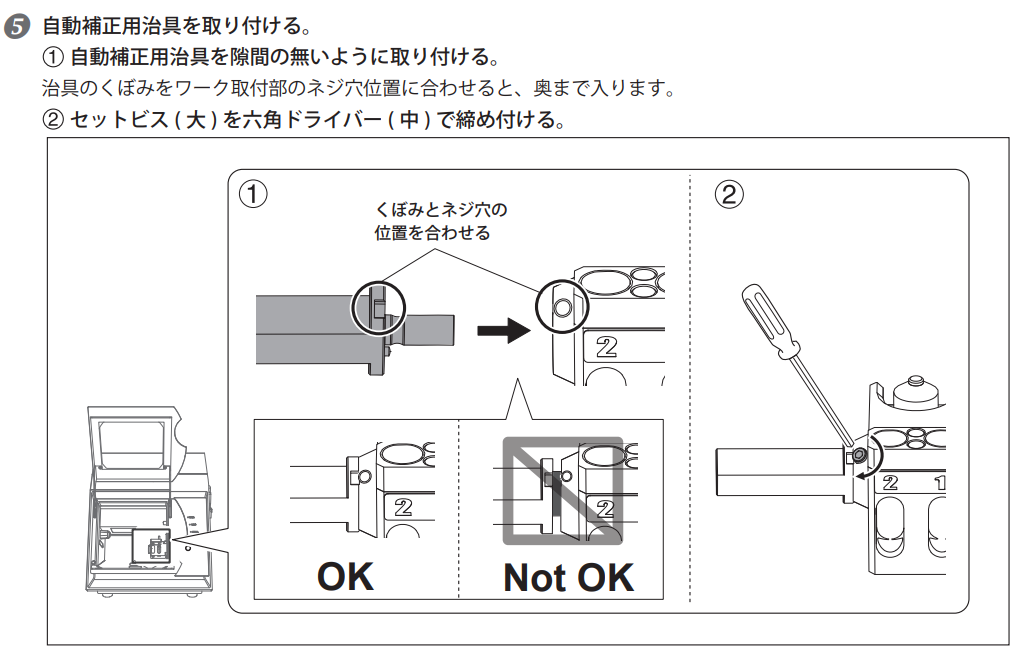

▶自動補正の方法をもう一度お確かめください
・検出ピン ・自動補正用治具 ・六角ドライバー(中) ・お手入れ用の布
▶エラーが再発する場合はコールセンターへご連絡ください。
